关于漏电保护器的接线方法，一份完整的漏电保护器的接线图，包括刀闸、熔断器与控制盒等的接线方法， 描述了漏电保护器接线的正确方法，以及漏电保护器接线时要注意的几个问题。

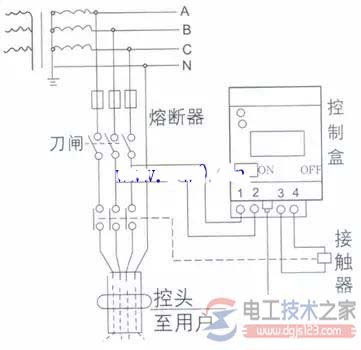

一、漏电保护器的接线图 （相关阅读：三相四线漏电保护器开关的正确接线图 家用漏电断路器的接线图 ）

二、漏电保护器的接线方法（相关阅读：漏电保护器的接线方法 漏电保护器怎么接线? ）

1、根据不同的电气设备的供电方式选用不同的漏电保护器

单相220V电源供电的电气设备，应选用二极二线或单极二线式漏电保护器。

三相三线式380V电源供电的电气设备，应选用三极式漏电保护器。

三相四线式380V电源供电的电气设备或单相设备与三相设备共用的电路，应选用三极四线或四极四线式漏电保护器。

2、根据电气线路的正常泄漏电流，选择漏电保护器的额定漏电动作电流
