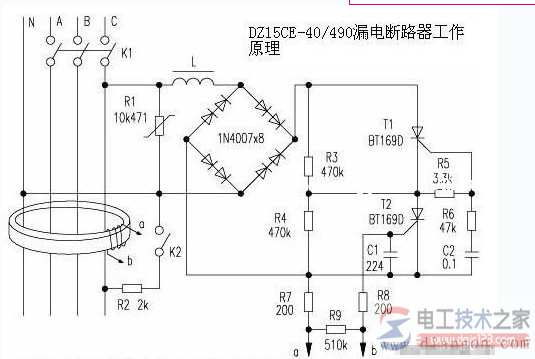

图中L为电磁铁线圈，漏电时可驱动闸刀开关K1断开，每个桥臂用两只1N4007串联可提高耐压。R3、R4阻值很大，所以K1合上时，流经L的电流很小，不足以造成K1断开。

R3、R4为可控硅T1、T2的均压电阻，可以降低对可控硅的耐压要求。K2为试验按钮，起模拟漏电的作用。按压试验按钮K2，K2接通，相当于外线火线对地有漏电，这样，穿过磁环的三相电源线和零线的电流的矢量和不为零，磁环上的检测线圈的a、b两端就有感应电压输出，此电压立即触发T2导通。由于C2预先有一定电压，T2导通后，C2便经R6、R5、T2放电，使R5上产生电压触发T1导通。

T1、T2导通后，流经L的电流增大，使电磁铁动作，驱动开关K1断开，试验按钮的作用是随时可检查本装置功能是否完好。用电设备漏电引起电磁铁动作的原理与此相同。R1为压敏电阻，起过压保护作用。
