低压配电系统接地与漏电保护装置不同接地形式的使用
|
本文介绍了低压配电系统接地的多种形式，以及低压配电系统接地中漏电保护装置的应用，配电系统接地形式接地形式分为TN、TT、IT三大类，漏电保护装置在不同的接地形式下的安装使用要点。 低压配电系统接地与漏电保护装置的接地形式 1、低压配电系统接地是十分重要的，它与采取什么样的电击防护措施，选用什么样的保护装置，这些防护措施怎样实施，都与配电系统接地有关系。 如果选择不当，不但不能实现所要求的保护，反而会降低供电系统的可靠性。在我国的电网中TN、TT、IT并存使用，但同时也存在着许多不足和缺陷，给人身安全带来一定的威胁。 为了提高低压配电系统安全用电水平，人们发现漏电保护装置(RCD)的应用在很大程度上弥补了这些缺陷，从而防止触电和火灾事故的发生，大幅度提高安全用电水平。 在此，先分析配电系统接地的适用范围和优缺点，然后介绍在不同的配电系统接地下正确安装使用漏电保护装置的必要性，使漏电保护装置在不同的配电系统接地中能够有效和正确安装使用。 2、配电系统接地形式接地形式分为TN、TT、IT三大类，系统特性以符号表示，字母含义为:第一个字母表示电源与地的关系。“T”表示在某一点上牢固接地;“I”表示所有带电零件与地绝缘或某一点经阻抗接地。第二个字母表示电气设备外壳与地的关系。“T”表示外壳牢固的接地，且与电源接地无关;“N”表示外壳牢固地接到系统接地点。其后的字母表示电网中中性线与保护线的组合方式。“C”表示中线与保护线是合一的(PEN线);“S”表示中性线与保护线是分开的。 2.1 TN系统 TN系统的电源端有一个直接接地点，并引出N线，属三相四线制系统。系统中用电设备外壳通过保护线与该点直接连接，俗称保护接零。按照系统中中性线与保护线的不同组合方式，又分为如下三种形式。 1）、TN—C系统 整个系统的中性线与保护线是合一的，称为TN—C系统，如图1。由于投资较少，又节约导电材料，因此在过去我国应用比较普遍。当三相负荷不平衡或只有单相用电设备时，PEN线上有正常负荷电流流过，有时还要通过三次谐波电流，其在PEN线上产生的压降呈现在用电设备外壳上，使其带电位，对地呈现电压。 正常工作时，这种电压视情况为几伏到几十伏，低于安全电压50V，但当发生PEN线断或相对地短路故障时，使PEN线电位升高，其对地电压大于安全电压，使触电危险加大。同时，同一系统内PEN线是相通的，故障电压会沿PEN线传至其它未发生故障处，可能会引起新的电气故障，另外由于该系统全部用PEN线作设备接地，它无法实现电气隔离，不能保证电气检修人身安全，在国际上基本不被采用，名存实亡。（来自：电工技术之家）

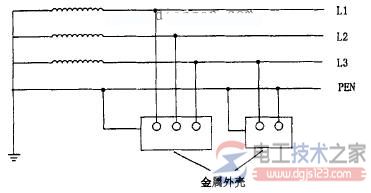

图1 TN—C系统 2）、TN—S系统 整个系统的中性线与保护线是分开产的，称为TN—S系统，如图2。这种系统的优点在于PE线在正常情况下不通过负荷电流，它只在发生接地故障时才带电位，因此不会对接地PE线上其它设备产生电磁干扰，所以这种系统适用于数据处理，精密检测装置等使用。在N线断线也并不影响PE线上设备的防止间接触电安全，这种系统多作于环境条件较差，对安全可靠性要求较高及设备对电磁干扰要求较严的场所。但是这种系统不能解决对地故障电压蔓延和相对地短路引起中性点电位升高等问题。

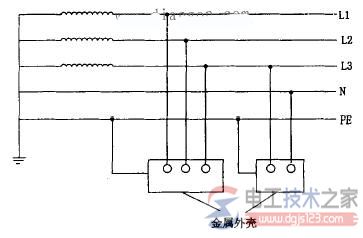

图2 TN—S系统 3）、TN—C—S系统 |
