漏电保护器与空开的接线方法图解

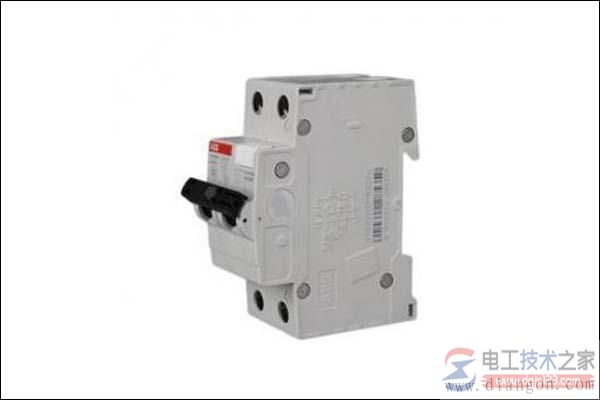

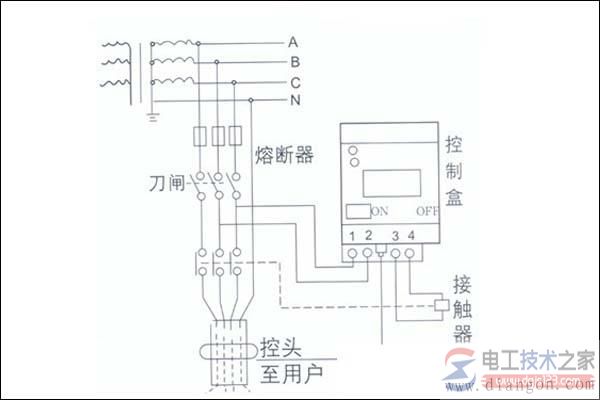

漏电保护器接线图：

漏电保护器接线图

　　漏电保护器接线方法：

　　1、根据不同的电气设备的供电方式选用不同的漏电保护器

　　单相220V电源供电的电气设备，应选用二极二线或单极二线式漏电保护器。

　　三相三线式380V电源供电的电气设备，应选用三极式漏电保护器。

　　三相四线式380V电源供电的电气设备或单相设备与三相设备共用的电路，应选用三极四线或四极四线式漏电保护器。

　　2、根据电气线路的正常泄漏电流，选择漏电保护器的额定漏电动作电流

　　选择漏电保护器的额定漏电动作电流值时，应充分考虑到被保护线路和设备可能发生的正常漏电流值。

　　选用的漏电保护器的额定漏电不动作电流，应小于电气线路和设备的正常漏电电流的最大值的2倍。

　　漏电保护器的额定电压、额定电流、短路分断能力、额定漏电电流、分断时间应满足被保护供电线路和电气设备的要求。
