空调漏电保护器接线图是什么样的？

分享一例空调漏电保护器的接线图，调漏电保护器接线图是什么的，空调漏电保护器接线方法及注意事项有哪些。

家居装修中，空调漏电保护器必须要，可以对空调起到很好的保护作用。

调漏电保护器接线图是什么的，空调漏电保护器接线方法及注意事项有哪些，以下是电工技术之家小编整理的空调漏电保护器接线图与接线方法，一起来看看。

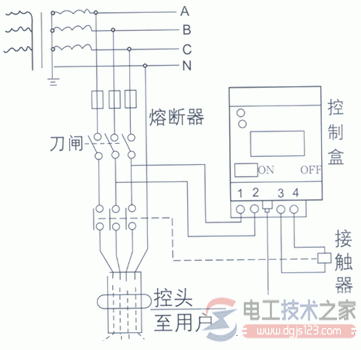

空调漏电保护器接线图：

一、空调漏电保护器接线方法：

1、根据不同的电气设备的供电方式，选用不同的漏电保护器

单相220V电源供电的电气设备，应选用二极二线或单极二线式漏电保护器。

三相三线式380V电源供电的电气设备，应选用三极式漏电保护器。

三相四线式380V电源供电的电气设备或单相设备与三相设备共用的电路，应选用三极四线或四极四线式漏电保护器。

2、根据电气线路的正常泄漏电流，选择漏电保护器的额定漏电动作电流

选择漏电保护器的额定漏电动作电流值时，应充分考虑到被保护线路和设备可能发生的正常漏电流值。

选用的漏电保护器的额定漏电不动作电流，应小于电气线路和设备的正常漏电电流的最大值的2倍。
