剩余电流动作保护器的基本原理是什么

有关剩余电流动作保护器的基本原理，一般都是以线路上出现的非正常不平衡电流为动作信号的，剩余电流动作保护器一般应安装在分支回路上。

剩余电流动作保护器的其基本原理大致相同，一般都是以线路上出现的非正常不平衡电流为动作信号的。

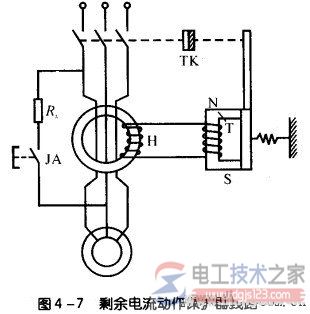

现以直接式中的衔铁开断式剩余电流动作保护器为例来说明其基本原理，图 4-7是开关的线路图，图左侧的零序电流互感器是检测信号用的，正常时，通过互感器的三相电源导线中的电流在铁芯中产生的磁场互相抵消，互感器副边H中不产生感应电势，也没有电流，图右侧的极化电磁铁T的吸力克服反作用弹簧的拉力，使衔铁保持在闭合位置，线路开关不动作。

当设备漏电时，在通过互感器的三相电源导线中出现零序电流(三相电流不平衡时的欠量和)，互感器副边产生感应电动势，极化电磁铁线圈中有电流流过，并产生交变磁通，这个磁通与永久磁铁的磁通叠加，食加的结果是使电磁铁去磁，从而使其对衔铁的吸力减小，于是衔铁被弹簧的反作用力拉开，脱扣机构 TK动作，并通过开关装置断开电源。
