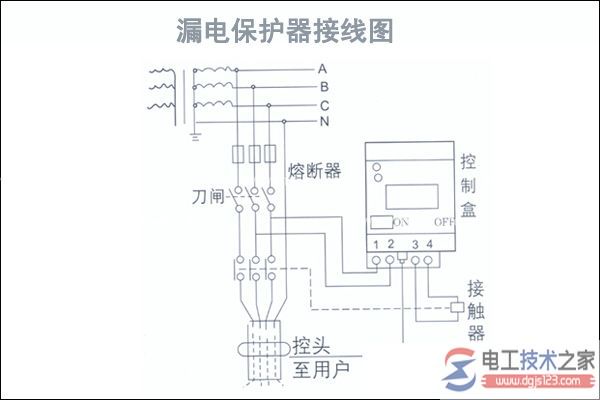

家用漏电保护器的接线图：

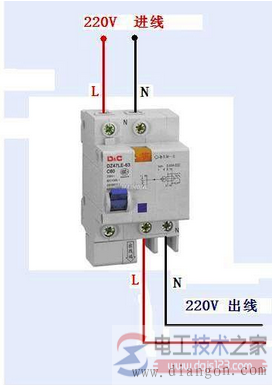

漏电保护器上端接电源L、N。

下端负荷侧接出线。

家用漏电保护器接线图,漏电保护器安装方法

漏电保护器的接线方法：

1、漏电保护器接线图_根据不同的电气设备的供电方式选用不同的漏电保护器。

单相220V电源供电的电气设备，应选用二极二线或单极二线式漏电保护器。

三相三线式380V电源供电的电气设备，应选用三极式漏电保护器。

三相四线式380V电源供电的电气设备或单相设备与三相设备共用的电路，应选用三极四线或四极四线式漏电保护器。

2、漏电保护器接线图_根据电气线路的正常泄漏电流，选择漏电保护器的额定漏电动作电流。
