电视机待机节电器电路原理图与元件选择与制作方法

有关电视机待机节电器的电路原理图，电视机待机节电器的元件选择与制作方法，电视机待机节电器的电路原理，包括整机分电源、开机电路、关机电路和输出执行电路等。

遥控彩色电视机在遥控关机后，大部分机型不能关死电视机，致使在关机状态下仍然消耗5～20W电能。

少量机型可遥控关死电视机，但开机时又必须操作电源开关。使用彩电待机节电器，可用原彩电遥控器在远离电视机的地方遥控开机或关机，特别适用于老年人、行动不使者、残疾人或喜欢睡前躺在床上看电视的人。遥控关机后电视机完全断电、方便安全，耗电仅约1W，节电器还可用于家庭影院、音响等一切可用遥控器操作的家用电器。

一、电视机待机节电器的电路原理

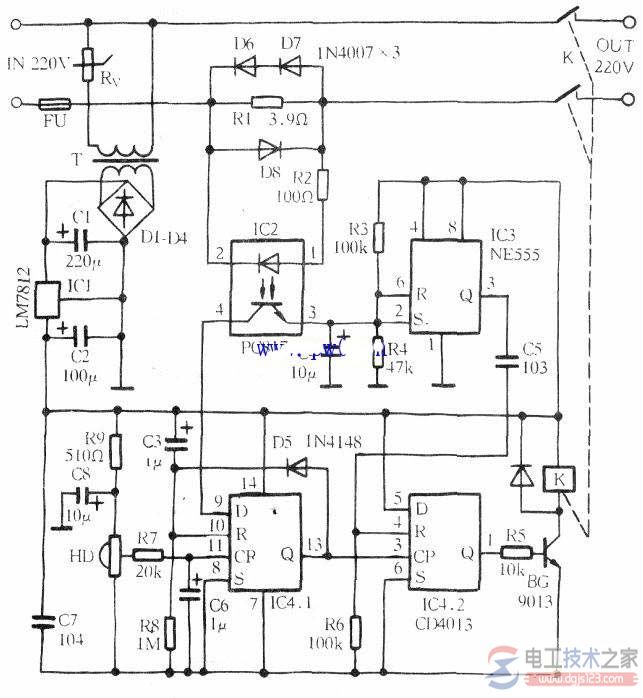

彩电待机节电器电路见附图。整机分电源、开机电路、关机电路和输出执行电路等几部分。

电源部分由变压器T、Dl～D4和LM7812等组成，输出12V向整机供电。

开机电路由遥控接收头HD、D触发器IC4.1等组成，其中C3和R8的组成上电清0电路，保证刚通电时IC4.1的Q端为低电平，即输出继电器K的触点在断开位置。
