步进电机驱动器系统电路原理图

有关步进电机驱动器系统电路原理图，步进电机驱动电路的电路图，包括单片机步进电机驱动电路，步进电机驱动器系统电路原理图等，分析了电路的结构组成与工作原理。

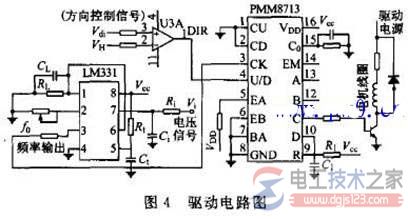

步进电机驱动电路如图4所示。

外接电阻Rt和电容Ct 、内部定时比较器、复零晶体管、R-S触发器等构成单稳定时电路。当输入端Vi 输入的电压大于Vi-输入端的电压时，f0输出逻辑低电平。同时，电流源IR对电容CL充电。电源Vcc也通过电阻Rt对电容Ct充电。

当电容Ct两端的充电电压大于Vcc的2/3时，输出端，f0输出逻辑高电平。f0信号输出至PMM8713 芯片的时钟端，该频率经PMM8713处理后，在A、B、C脚输出一定频率的驱动信号来控制功率三极管的导通时间，从而控制步进电机的转速。

方向控制电路由LM348四电路通用运算放大器构成。外部方向控制信号通过LM348和基准电压构成电压比较电路。

当Vdi大于基准电压VH时，U3A输出为正，接至PMM8713的第4脚，控制输出端输出正相脉冲序列。

当Vdi小于基准电压VH时，输出端为负，接至PMM8713的第4脚，控制输出端输出负相脉冲序列，相应相驱动输出端输出正反向脉冲序列，从而控制步进电机的正反转。

由LM331给出的输入指令是输入时钟f0和方向指令DIR，这2个指令在PMM8713中经逻辑组合转换各相通断的时序逻辑信号。PMM8713的相驱动输出端(PIN10～PIN13)的驱动电流达20 mA以上，能直接驱动微型步进电机。

R1、C1为开机时自动初始化电路。初上电的数十毫秒内R端为低电平，从而A～D端自动复位至初始状态。如果外接的步进电机功率较大，PMM8713输出驱动端驱动能力不够，此时应设计功率放大驱动电路，然后再驱动步进电机。

PMM8713各相输出端的导通顺序逻辑信号送至功率驱动段转换成内部功率开关的基极(或栅极)驱动信号。电工天下

步进电机驱动方式按相绕组流过的电流是单向或双向可分为单极性和双极性驱动，通常，三相步进电机采用单极性驱动。从功率驱动级电路来分析，又有电压驱动和电流驱动之分。
