电机星三角启动接线图详解

有关电机星三角启动的接线图，采用星形接法启动可降低启动电流，减小对电网及共电设备的危害，电机三角形连接时，相电压等于线电压。

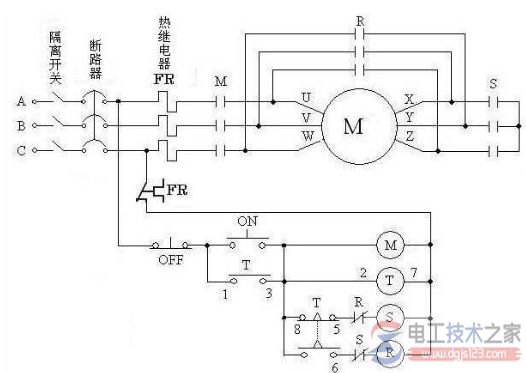

如下图：

一般的三相异步电动机在出厂时，3KW以下采用星形接法（安装绕成Y型绕组），4kw以上采用三角形接法（安装绕成△型绕组）。

在使用上，△型绕组可以用Y-△启动方式启动（星三角启动），而Y型绕组不能用Y-△启动方式启动；所谓星三角接法即是在启动时采用星形接法，而在运转时采用三角形接法，具体参考下图电机星三角启动接线图电路图。采用星形接法启动可降低启动电流，减小对电网及共电设备的危害。

此方法只适合于几十千瓦的小型电机（其启动电流较大），如大型电机采用的是自藕变压器起动方式。

电机三角形连接时，相电压等于线电压；星形连接时，相电压等于1／3线电压。也就是相同的线电压下，同一台电动机采用三角形接法时，其功率是采用星形接法的3倍。

在电动机铭牌上写着220／380V(△／Y)，它表示当电源为220V(三相)时，电动机应为三角形连接，当电源电压为380V时，电动机应为星形连接，如下图电机星三角启动接线图电路图。

采用星形接法时，导线截面大，串联匝数小，工作相电压低，相电流高，在三相对称性不好、电源对称性不高时，不会出现环流，但会出现零点飘移，三相工作严重不对称；采用三角形接法时要求三相对称性要好，电源对称性也要高，这样就不会出现环流，否则会发热，增大损耗，由于电阻热损耗与电流的平方成正比，所以同样一台电机，安装绕成△型绕组时热损耗小。
