三相五线制接线图与原理解析

有关三相五线制的接线方法，三相五线制的接线图，地线在供电变压器侧和中性线接到一起，进入用户侧后不能当作零线使用，三相五线制标准导线颜色为：A相黄色，B相绿色，C相红色，N线浅蓝色，PE线黄绿双色。

一、三相五线制接线图

三相五线：包括三相电的三个相线（A、B、C线）、中性线（N线）；以及地线（PE线）。

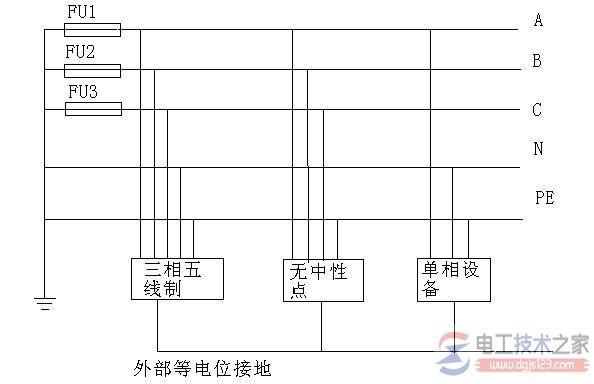

三相五线制接线图：

地线在供电变压器侧和中性线接到一起，但进入用户侧后不能当作零线使用，否则发生混乱后就与三相四线制无异了。

注意：中性线(N线)不等于零线，正常情况下中性线无电流，而零线是作为电路的回路。
