六个星三角降压启动电路的电气原理图
时间:2022-12-14来源:佚名
|

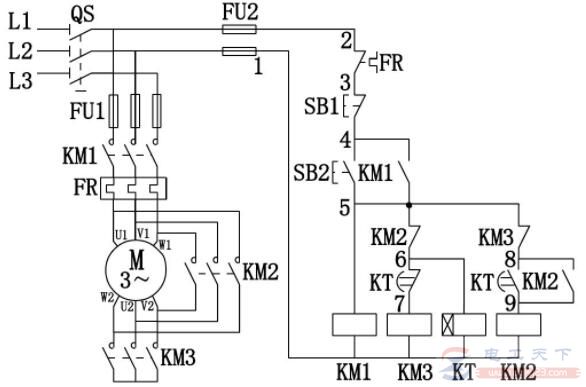

六个星三角降压启动电路的电气原理图,共六张电气原理图,多方面来学习星三角降压启动电路的设计方法。 1、星三角降压启动电路一 如下图:

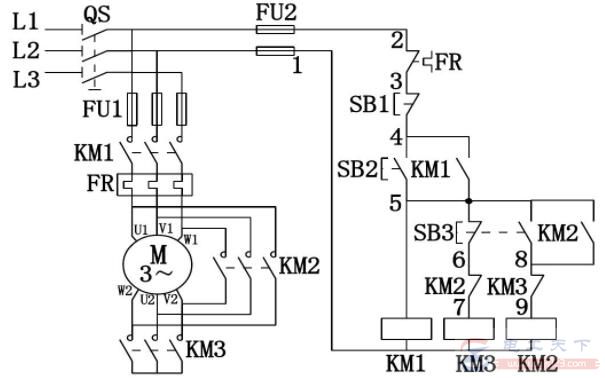

2、星三角降压启动电路二 如下图:
3、星三角降压启动电路三 如下图: |
|
