电气照明平面图与实际接线图正确识图方法

有关电气照明平面图与实际接线图的区别，对照电气平面图和实际接线图，随着开关控制灯具数量的不同，放线根数也不一样，设计图与实际放线图区别明显。

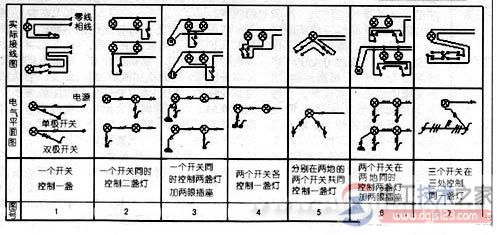

如图：

作为一名电工，看懂电气照明平面图就能立即布置灯具穿线。设计图纸上的电气照明平面图与实际接线图上的表示法有一定的区别。

在布置灯具及放线时，"相线进开关，零线进灯头"，这是最基本的知识。但仅知道这些还不够.还要知道灯具与灯具之间的放线根数。
