rs232c串口接线图与相关特性

有关rs232c串口接线图的相关知识，包括rs232c串口的机械特性、功能特性、电气特性与过程特性等，了解下rs232c串口的接线方法。

RS－232， RS表示EIA的“推荐标准”，232为标准编号。RS－232C定义了数据终端设备（DTE）与数据通信设备（DCE）之间的物理接口标准（如图1所示）。

接口标准包括机械特性、功能特性和电气特性几方面内容。

l）机械特性

RS－232C接口规定使用25针连接器，连接器的尺寸及每个插针的排列位置都有明确的定义。在一般的应用中并不一定用到RS－232C标准的全部信号线，连接器引脚定义如图1所示。

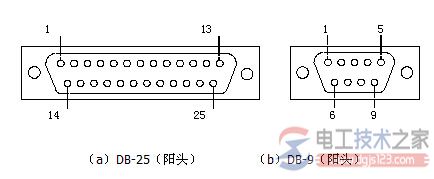

（a）DB-25（阳头） （b）DB-9（阳头）

图 通信连接器引脚定义

2）功能特性

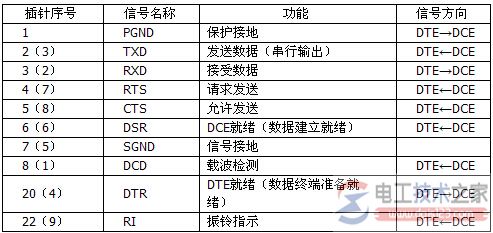

RS－232C接口的主要信号线功能定义如表1所示。

表1 RS-232C标准接口主要引脚定义
注：再表1中，插针序号（）内为9针非标准连接器的引脚号。

3）电气特性

RS－232C采用负逻辑电平，规定DC（－3～－15V）为逻辑1，DC（＋3～＋15V）为逻辑0。－3～＋3V为过渡区，不作定义。

RS－232C发送方和接收方之间的信号线采用多芯信号线，要求多芯信号线的总负载电容不能超过250pF。通常RS－232C的传输距离为几十米，传输速率小于20Kbps。

4）过程特性
