单相电阻分相起动异步电动机接线图与矢量图

有关单相电阻分相起动异步电动机的接线图与矢量图，起动开关的作用，当两绕组并联接电源时，副绕组起动电Ia则比主绕组的起动电流Im相位领先。

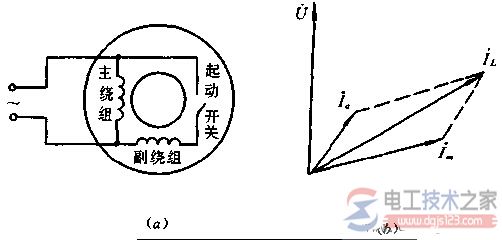

图1 单相电阻分相起动异步电动机接线图和矢量图

单相电阻分相起动异步电动机的副绕组通过一个起动开关和主绕组并联接到单相电源上，如1a）所示。

起动开关的作用是：当转子转速上升到一定大小(一般为75%～80%的同步转速)时，断开副绕组电路，使电机运行在只有主绕组通电的情况下。
