一例肖特基二极管防反接保护的电路图

肖特基二极管防反接保护电路图

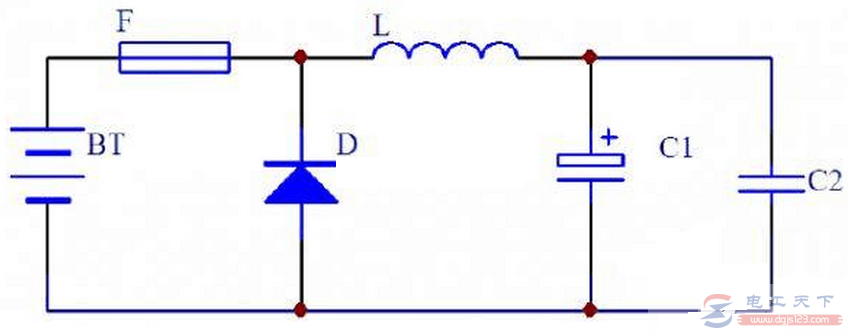

见下图：

由上图可知，当电池接反时，肖特基二极管D导通，F被烧毁。若后面是推挽结构的主变换电路，两推挽开关MOS管的寄生二极管相当于和D并联，但压降比肖特基大得多，耐瞬间电流的冲击能力也低于肖特基二极管D，如此就可以避免大电流通过MOS管的寄生二极管，起到了保护两推挽开关MOS管的作用。

这种防反接保护电路结构十分简单，不会影响使用效率，但保护后会烧毁保险丝F，重新更换后，才可以恢复正常工作。
