如何看懂电气二次接线图，看图识图方法详解

如何看懂电气二次接线图，二次接线图的内容，二次接线图的分类，二次接线图的安装与原理图等，归总式原理图、展开式原理图、屏面布置图与屏后接线图等。

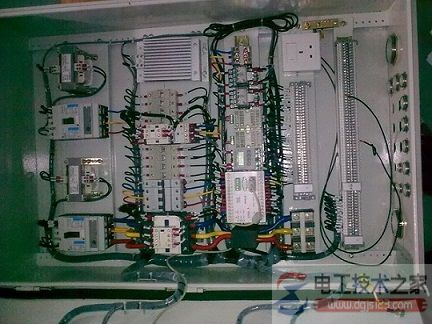

参考图例：

推荐阅读：如何看懂电气原理图与接线图？

一、二次接线图的内容

二次接线图是由二次设备所组成的低压回路。

它包括交流电流回路、交流电压回路、断路器控制和信号回路、继电保护回路以及自动装置回路等。

二次接线图是由二次设备的图形符号和文字符号，表明二次设备互相连接的电气接线图。

在实际工作中，二次接线图不但常常遇到，而且数量较多，对它必须充分了解。

二、二次接线图的分类

二次接线图可分为原理图和安装图两大类，其中原理图分为归总式原理图、展开式原理图，安装图分为屏面布置图、屏后接线图。

1、原理图

凡表示动作原理的二次接线图统称为原理图。

由于元件的表示方法不同，原理图包括：

1）归总式原理图，即各元件在图中是用整体形式来表示，如电流继电器的表示图形中，下面是线圈，上面是闭合或断开有关直流回路用的触点。

2）展开式原理图，就是将各元件分解为若干部分，例如：上述电流继电器便分成线圈和触点两部分。它们在图中并不位于一起，而是分散在有关回路中。

2、安装图

根据安装施工的要求，将二次设备的具体位置和布线方式表示出来的图形称为安装图。
