一文看懂网线水晶头怎么接，直通线与交叉线水晶头接法不再难

有关网线水晶头的接法，网线水晶头的二种做法标准，分别为 TIA/EIA 568B 和 TIA/EIA 568A，在实际的网线水晶头的接线操作中，对于直通线与交叉线分别怎么来接线，一起来看下。

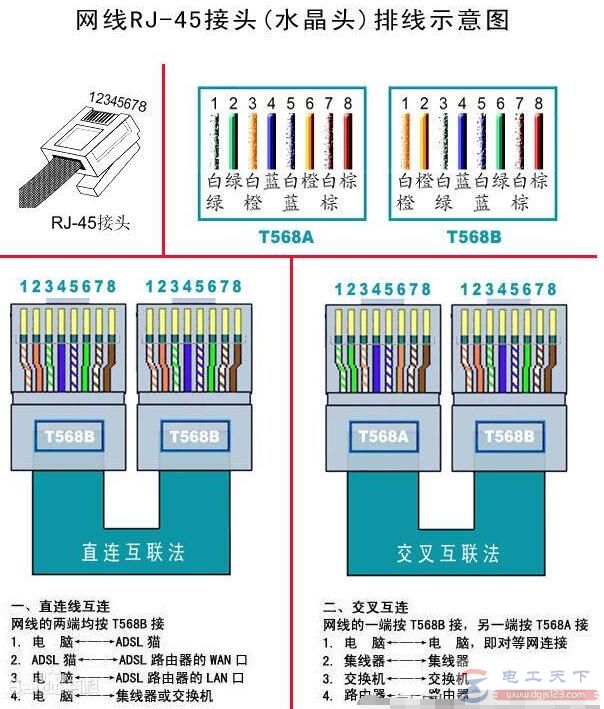

制作水晶头时，先将水晶头有卡的一面向下，有铜片的一面朝上，有开口的一方朝向自己，从左至右排序为 12345678 ，下面是 TIA/EIA 568B 和 TIA/EIA 568Av 网线线序（优先选择568B网线接法）：

TIA/EIA-568B: 1、白橙，2、橙，3、白绿，4、蓝，5、白蓝，6、绿，7、白棕，8、棕

TIA/EIA-568A: 1、白绿，2、绿，3、白橙，4、蓝，5、白蓝，6、橙，7、白棕，8、棕

在整个网络布线中应使用一种布线方式，但两端都有RJ-45 plug 的网络联线无论是采用端接方式A，还是端接方式B， 在网络中都是通用的。双绞线的顺序与RJ45头的引脚序号--对应。

1、直通线

网线两端水晶头做法相同，都是TIA/EIA-568B标准，或都是TIA/EIA-568A标准。

用于:PC网卡到HUB普通口，HUB普通口到HUB级联口.一般用途用直通线就可全部完成。

10M以太网的网线接法使用1，2，3，6编号的芯线传递数据，100M以太网的网线使用4，5，7，8编号的芯线传递数据。为何现在都采用4对(8芯线)的双绞线呢？这主要是为适应更多的使用范围，在不变换基础设施的前提下，就可满足各式各样的用户设备的网线接线要求。例如，我们可同时用其中一对绞线来实现语音通讯。

100BASE-T4 RJ-45对双绞线网线接法的规定：

1、2用于发送，3、6用于接收，4、5，7、8是双向线。

1、2线必须是双绞，3、6双绞，4、5双绞，7、8双绞。

根据网线两端水晶头做法是否相同，有两种网线接法。

2、交叉线

网线两端水晶头做法不相同，一端TIA/EIA-568B标准，一端TIA/EIA-568A标准。

用于:PC网卡到PC网卡，HUB普通口到HUB普通口。

如何判断用直通线或交叉线：

设备口相同：交叉线，设备口不同：直通线。

双绞线的最大传输距离为 100m。如果要加大传输距离，在两段双绞线之间可安装中继器，最多可安装4个中继器。如安装4个中继器连接5个网段，则最大传输距离可达500m。chrafz.com原创

两台电脑通过网线直接连接（即对等网）的有关设置

上面已经提到两台电脑之间通过网线进行连接时，rj45 型网线插头与网线的接法是：一端按 t568a 线序接，一端按 t568b 线序接，然后网线经 rj45 插头播入要连接电脑的网线插口中，这就完成了两台电脑间的物理连接。

但是，两台电脑间不一定马上就能进行数据传送，还必须进行相关的设置：

1. 指定每台电脑的 ip 地址： 可以选择 192.168.0.1 ——— 192.168.0.254 之间任何值作为这两台电脑的 ip 地址，注意 ip 地址不要重复使用。

2. 设置每台电脑的子网掩码为： 255.255.255.0
