一例按钮和接触器Y-△降压启动的电路图

按钮和接触器Y-△降压启动电路图

降压启动的几种方式：定子电路串电阻降压启动、自耦变压器降压启动、Y-△降压启动、延边三角形降压启动。

Y-△降压启动包括由按钮、接触器手动控制的Y-△降压启动控制和由时间继电器自动控制的Y-△降压启动控制线路。

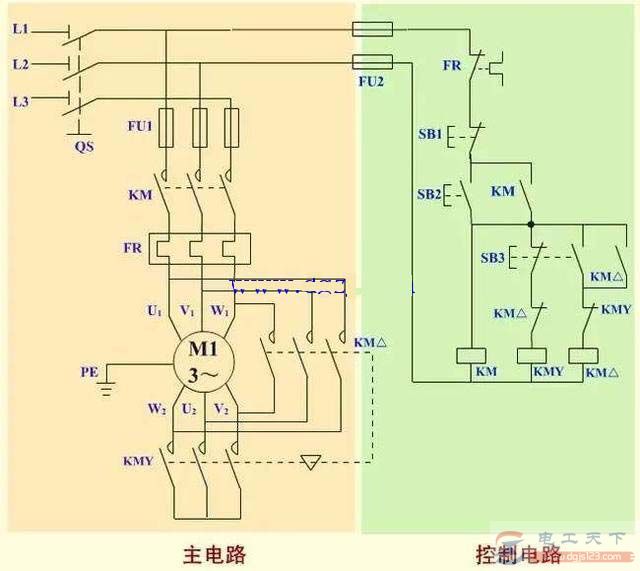

1、电路原理图

2、电路组成

本电路由电源隔离开关 QS；熔断器 FU1、FU2；交流接触器 KM、KMY、KM△；热继电器 FR；启动按钮SB2；停机按钮 SB1 及电动机 M 组成。

3、技术要求

按下 SB2，电动机定子绕组接成 Y 形，降压启动，启动完成后按下SB3电动机定子绕组接成 △ 形，电动机全压运行。

4、工作原理

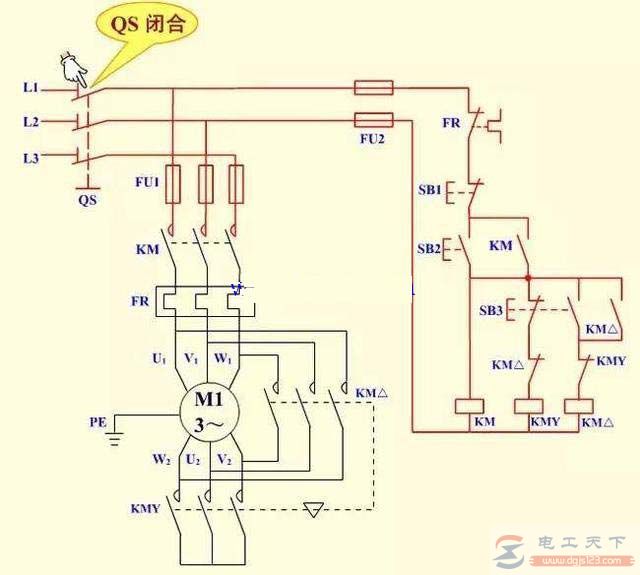

（1）合上 QS，电源引入。

（2）电动机Y 形接法降压启动

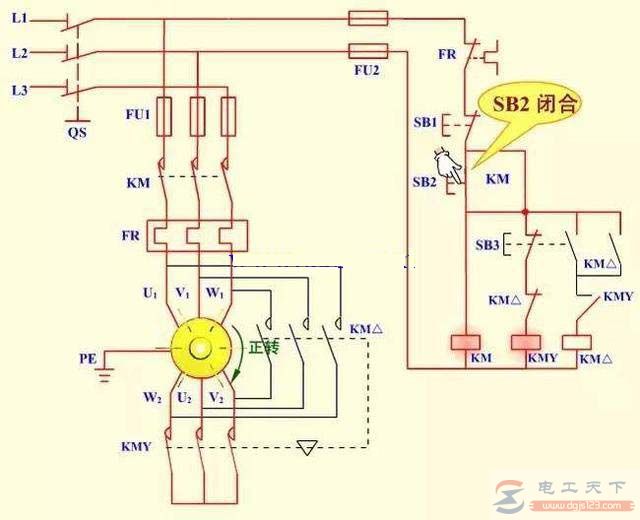

按下 SB2→KM 线圈得电→

→KM主触头闭合→电动机 M接成Y降压启动

→KM自锁触头闭合自锁→

→KMY线圈得电→KMY主触点闭合→KMY动断触点断开→实现互锁

（3）电动机 △ 形接法全压运行
