变压器差动保护接线图的原理分析

分享一个变压器差动保护的接线图，详细剖析了变压喊叫差动保护的原理，并添加额外的约束，当它检测到这个二次谐波，这种额外的功能可以防止变压器由于励磁电流的通电时跳闸。

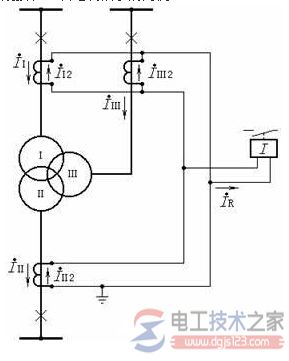

见下图：

一种变压器，有一个匝数比，所以是不是真的等于流出的电流中的电流。电流互感器不会完全匹配的变压器匝数比，所以总是会有的不平衡电流的变压器差动继电器的工作线圈。

变压器需要的励磁电流。将有一个小的电流流动，即使在变压器的初级，次级开路。

变压器有一个浪涌电流。有一个时间段后，变压器通电直到对称地以交替的核心中的磁场。这种浪涌的大小和长度依赖于芯中的剩余磁场和变压器的交流周期中的点重新通电。

大型变压器可能是10或20倍的满载电流最初，它可能需要几分钟的时间减少到可以忽略不计值。

变压器差动的继电器克制线圈。动作电流的值是一组特定的百分比高于约束线圈中流动的电流。出于这个原因，变压器差动继电器的比例差动继电器说。你会发现，第一次通电时，变压器，没有任何电流流过CT2。通过约束和操作线圈的CT1的次级电流I1s流动，并防止操作，除非是非常高的电流。

克制线圈还可以防止由于自来水的变化，变压器的输入与输出电流的比例可以不断改变的继电器动作。

变压器差动保护利用这个众所周知的事实，并添加额外的约束，当它检测到这个二次谐波。这种额外的功能可以防止变压器由于励磁电流的通电时跳闸，但不添加任何时间延迟。
