一例电子荧光灯的照明电路图

有关电子荧光灯的小知识，介绍了一例电子荧光灯的照明电路图，在电子荧光灯中启辉器是怎么工作的，以及镇流器的作用与工作方式是什么，一起来了解下。

电子荧光灯的工作原理，都是一个高频振荡电路，接线均是220V入，2线出，2线电压线为40-60V交流。只要有正常的输出电压，说明电路是没有问题的。

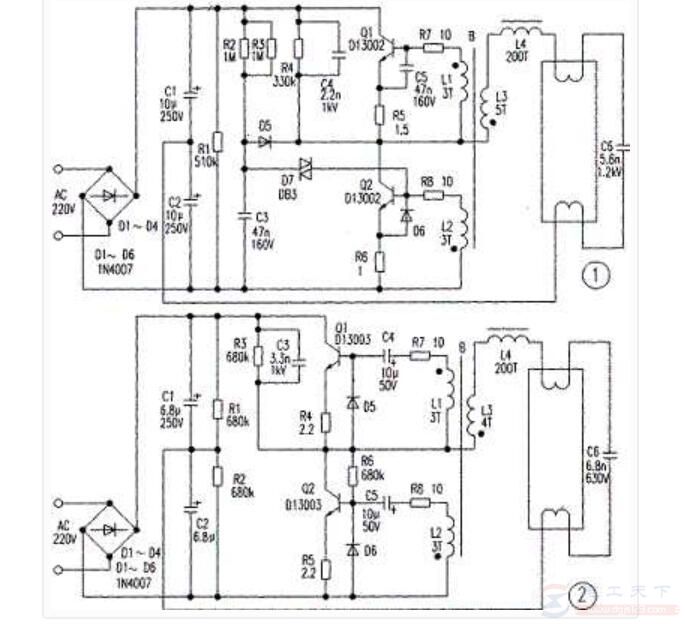

图1：电子荧光灯的电路原理图

上图中电子荧光灯的C5与C6是普通荧光灯中启辉器中的电容。电感L4是普通荧光灯中那个大的镇流器（线圈的，在铁芯上），这里只做产生大的反势电压，而普通的有限流作用。

另外，电子荧光灯电压低了，频率成了高频，也就不会有闪，可以保护眼睛。高频下电压不要很高也可以点亮灯管的。所以L4就不必做得很大，省下了不少的铜线成本。也不怎么耗电，这就是省电的地方了。

串在灯管的灯丝上的电容容易坏掉，小的灯管多用222的电容，大点的用了682的（6.8N）。这里电容用得太大，会起动慢或不起动荧光，只有二边灯丝有光的。在换板时该电容有时需要换掉，改成大小合用的。大的话电流也就过得大，灯也就光亮些，可能易坏灯管。也有可能不能起荧光。太小灯就不够亮，有时也起动不了的。这个电容最好用BBC电容，耐压1000V的。
