一例空调压缩机启动电容的接线图

有关空调压缩机的接线图，这里介绍了一个空调压缩机启动电容的接线图，在空调压缩机中主绕组、副绕组等之间应该怎么接线，一起来看下。

220的压缩机 R主绕组，S副绕组，C公共端 R接启动电容的一端和N零线，S接启动电容的一端，C接L火线。

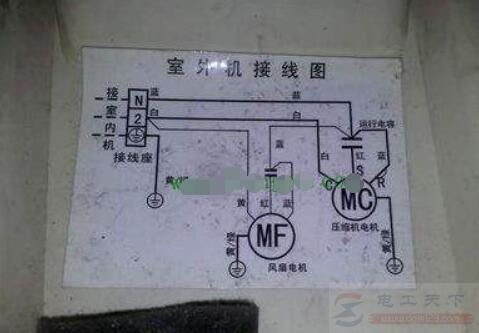

如下图：

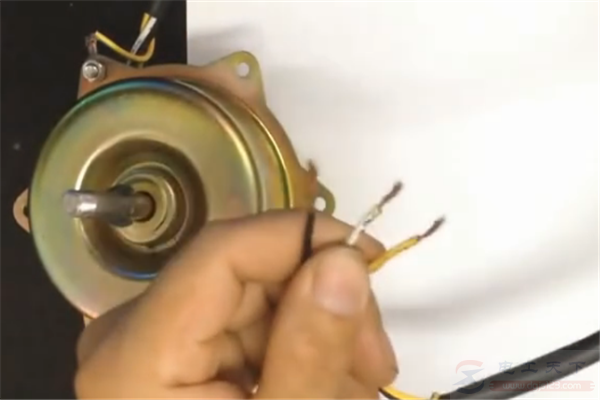

1、首先分辨bai出压缩机的三条线，du黑色的是运行端，白色的是控制zhi端，黄色dao的是公共端。

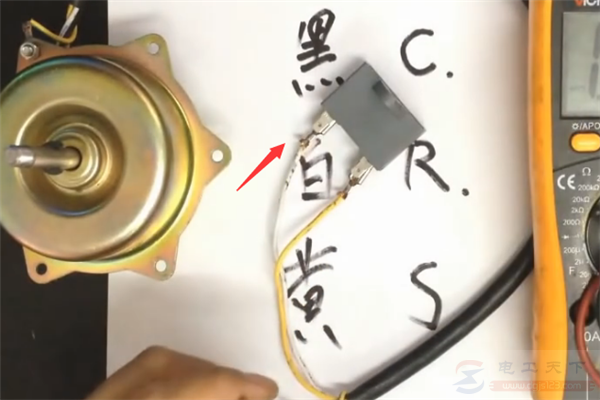

2、将黄色的公共端接入启动电容。

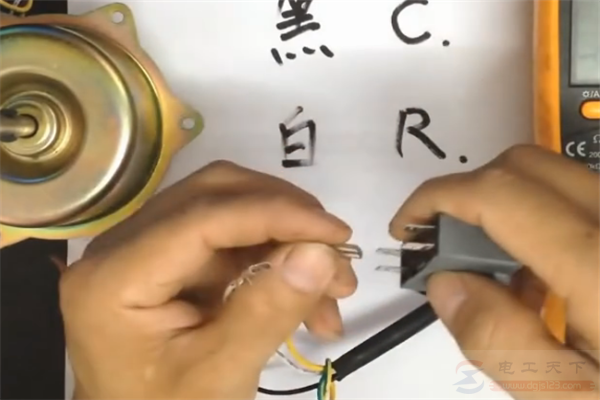

3、再将白色的控制端接入启动电容。

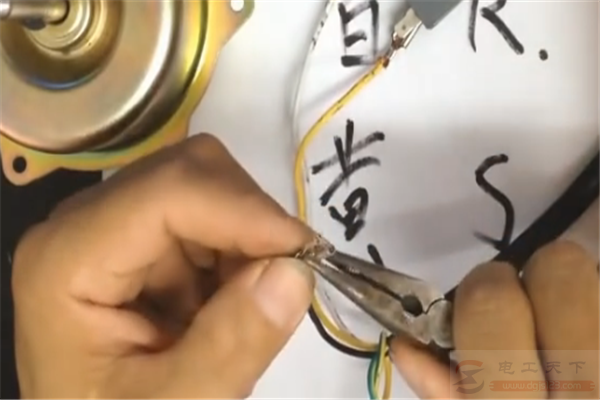

4、将黑色的运行端接上线头卡子。
