电流互感器与电表的几种接线图

分享下电流互感器接线图的几种接线方法，三相四线电表接线图/接线方法，注意，各电流互感器的电流测量取样必须与其电压取样保持同相。

翻过接线端子盖，即可看到三相四线电表接线图。其中1、4、7接电流互感器二次侧S1端，即电流进线端; 3、6、9接电流互感器二次侧S2端，即电流出线端;2、5、8分别接三相电源;10、11是接零端。为了安全，应将电流互感器S2端连接后接地。

注意，各电流互感器的电流测量取样必须与其电压取样保持同相，即1、2、3为一组;4、5、6 为一组;7、8、9 为一组。

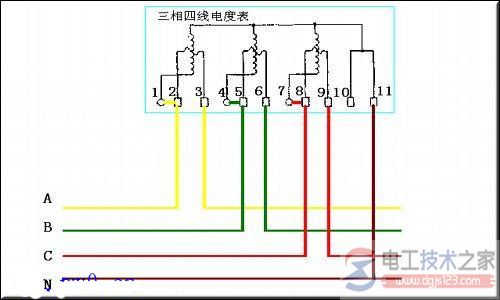

1、不带电流互感器的三相四线电表接线图

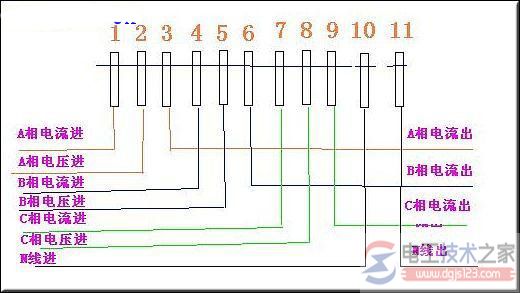

2、带电流互感器的三相四线电表接线
