电脑拉力试验机说明书 一、主要用途与适用范围 微机控制试验机，主要用于橡胶、塑料、电线、汽车线束端子等，进行拉伸、撕裂、剥离等力学性能测试分析，可根据GB、ISO、JIS、ASTM、DIN等标准，配备大变形引伸计，可自动求出抗拉强度、撕裂强度、断裂伸长率、定伸长应力等参数，并可以打印出相应的性能指标、曲线。 本系列产品广泛用于金属、非金属材料的拉、压、弯剪等力学性能试验。配以种类繁多的附具，还可用于型材和构件的力学性能试验。在试样变形大，试验速度快的绳、带、丝、橡胶、塑料等材料试验领域，同样具有非常广泛的应用前景。适用于质量监督、教学科研、航空航天、钢铁冶金、汽车、建工建材等试验领域。
二、工作条件 ● 室温10℃―35℃。 ● 湿度20%-80%。 ● 周围无振动，无腐蚀性介质，无强磁场干扰。 ● 电源电压波动不超过额定电压的10%。 ● 在稳固的基础上水平安装，水平度不应大于0.2/1000。 三、技术指标 1.测力： ● 分辨率 1/10000 ● 精度 0.5级 ● 范围 20KN ● 传感器灵敏度 1--40mV/V ● 激励电压 6VDC 2.位移(正交输出光电编码器)： ● 分辨率 由机械系统和光电编码器决定，高达 10nm ● 精度 4象限采集，仪表系统无误差，分辨率提高4倍. ● 传感器类型 AB相正交输出光电编码器 采集速率： 60次/s 3.速度控制(对电子试验机)： ● 脉冲控制方式 适用于带脉冲输入的伺服控制器和步进电机控制器 精度 0.1% ● 电压控制方式 适用于交流变频控制器 精度 1%（高可达0.5%以内） 4.计算机低配置要求： ● CPU 3.0 GHz ● 内存 512 MB ● 硬盘 100 GB ● 显示器 1024*768 分辨率 16位真彩的15吋彩色显示器 ● CD-ROM/DVD-ROM 键盘、鼠标 ● 彩色喷墨打印机/激光打印机 ● WINDOWS Me / 98 / 2000//XP/Vista 操作系统 ● 主板PCI接口 32位宽PCI插槽2个 ● 以上未列部件按标准配置 四、试验操作方法 Ⅰ.基本参数

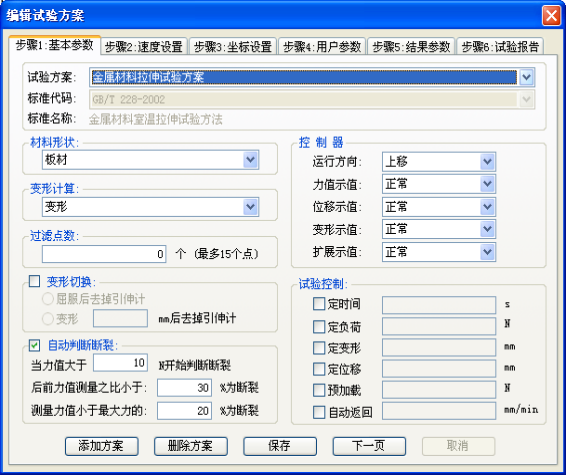

方法：【添加方案】 1.鼠标移至【试验方案 选择/编辑】框，并输入新试验方案的名称； 2.在【标准代码】中关联方案依附的标准信息； 3.在【方向设定】中设定试验的方向，该方向对【硬件参数】中的双空间信息起作用； 4.在【试验材料形状】中设定方案试验的材料形状； 5.在【变形计算选择】中设定方案的变形计算数据源，该信息直接影响【自动结果计算】中采用的X轴的坐标源；在没有变形设备的试验下应该设定为“位移”； 6.在【过滤点数】中设定过滤点的个数，该过滤点从曲线的第一个采样点开始，过滤点的数据不参与【自动结果计算】； 7.【变形切换】――在试验运行过程中根据用户的设定，采取分阶段的变形采值策略。试验若没有选择变形传感器，则不应该设置； 8.【自动判断断裂】――在试验运行过程中根据用户的设定，自动分析试样是否断裂，一经判断为断裂，则试验停止； 9. 【控制器】 i. 【运行方向】为试验运行时横梁移动的方向 ii 【力值示值】为主界面中力传感器显示的正负选择 iii 【位移示值】为主界面中位移显示 的正负方向选择 iv. 【变形示值】为主界面中变形显示的正负选择 v 【扩展示值】为主界面中扩展设备显示的正负选择 10.【试验控制】 i. 【定时间】――试验运行到的时间则停止试验； ii 【定负荷】――试验运行到的负荷则停止试验； iii【定变形】――试验运行到的变形则停止试验； iv.【定位移】――试验运行到的位移则停止试验； v 【预加载】――试验运行到的负荷后才开始记录采样值； vi.【自动返回】――试验运行结束自动恢复到初始的受力零点； 【修改方案】 1.在【试验方案 选择/编辑】框中选择欲修改的方案； 2.根据需要对方案步骤1的基本信息进行修改，具体功能说明如上。 （建议：不要随便更换方案依附的标准，否则方案的所有用户参数和结果参数信息都将丢失） 11.速度设置 作用：设定试验采用的控制方式和速度。
|
