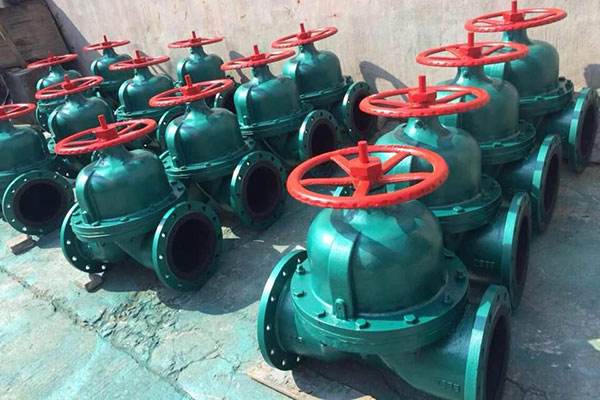

直流式衬胶隔膜阀用途结构特点

衬胶隔膜阀于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶、适用于不同工作温度和液体管路。适用温度：≤85℃、≤100℃、≤120℃、≤150℃(按照衬里和隔膜材料)压力等级：PN(MPa) 0.6 1.0 1.6

阀体：铸铁、球墨铸铁、碳钢、不锈钢 阀盖：铸铁、球墨铸铁、碳钢、不锈钢 衬里：无衬里、橡胶 隔膜：橡胶 阀瓣：铸铁、碳钢 阀杆：碳钢、不锈钢 手轮：铸铁

衬里层：电火花检测 试验与检验按BS6755标准 公称压力：PN(MPa) 阀体：PN×1.5 密封：PN×1.1

隔膜阀是一种特殊形式的截止阀：

1. 弹性密封的开闭件，确保没有内漏；

2. 流线型的流道，使得压力损失小；

3. 没有填料函，因此没有外漏；

4. 阀体与盖被中间隔膜隔开，使得隔膜上方的阀盖，阀杆等零件不受介质侵蚀;

5. 隔膜可更换，维护费用低；

6. 衬里材料的多样性，可适用于各种介质，并具有强度高、耐腐蚀性能好的特点。

DN

公称压力
MPa

工作压力
MPa

L
mm

D
mm

D1
mm

n-Фd
mm

f
mm

H1
mm

H2
mm

D0
mm

质量
Kg/kilos

20

1.0

1.0

117

105

75

4-13.5

2

150

162

-

-

25

127

115

85

4-13.5

2

150

162

120

3.5

32

146

140

100

4-17.5

2

152

180

120

5

40

159

150

110

4-17.5

2

152

180

120

6

50

190

165

125

4-17.5

2

163

198

120

8.5

65

216

185

145

4-17.5

2

205

227

230

16

80

254

200
