BEST-212体积表面电阻率测试仪说明书

BEST-212体积表面电阻率测试仪说明书

使用方法

接好电源线

确保电源为220VAC/50Hz

接通电源

将电流电阻量程置于 104 档,电压量程置于10V，然后开机。

调零

系统自动调零。

连接线路

接好测试线，将测试线将主机与屏蔽箱连接好，测体积电阻时测试按钮拨到Rv边，测表面电阻时测试按钮拨到Rs边。然后开机。

选择合适的测量电压

电压选择开关在后面板，注意，在测试过程中不要随意改动测量电压，可能因电压的过高或电流过大损坏被测试器件或测试仪器;

测试

1、主机显示界面如图所示，选择测试材料的类型。

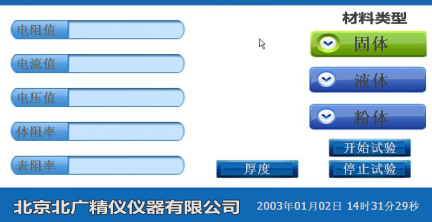

（1）进行固体测试时，点击厚度输入样品厚度，点击开始测试，仪器会显示电阻值、电流值、测试电压值，自动计算电阻率。

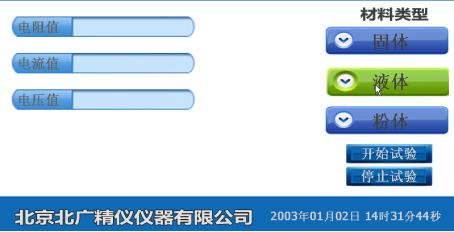

(2）进行液体测试时，点击开始测试，仪器会显示电阻值、电流值、测试电压值。

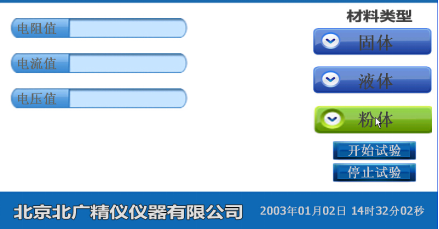

（3）进行粉体测试时，点击开始测试，仪器会显示电阻值、电流值、测试电压值。

2、测量时从低档位逐渐拔往高档，每拨一次稍停留1～2秒以使观察显示数字， 当被测电阻大于仪器测量量程时，电阻表显示“1”，此时应继续将仪器拨到量程更高的位置，当测量仪器有显示值时应停下，当前的数字乘以档次即是被测电阻值。当有显示数字时不要再往更高次档拨，否测仪器会过量程，机内保护电路开始工作，仪器测量准确度会下降。

注 意 事 项

★★★★★★★★★★★★★

仪器使用前请仔细阅读以下内容，否则将造成仪器损坏或电击情况。

1.★检查仪器后面板电压量程是否置于10V档，电流电阻量程是否置于104档。

2.★接通电源调零，（注意此时主机不得与屏蔽箱线路连接）在“Rx”两端开路的情况下，调零使电流表的显示为0000。然后关机。

3.★将待测试样平铺在不保护电极正*，然后用保护电极压住样品，再插入被保护电极（不保护电极、保护电极、被保护电极应同轴且确认电极之间无短路）。

4.★测体积电阻时测试按钮拨到Rv边，测表面电阻时测试按钮拨到Rs边，

5.★接好测试线，将测试线将主机与屏蔽箱连接好。量程置于104档，打开主机后面板电源开关按钮。从仪器后面板调电压按钮到所要求的测量电压。(比如：GBT 1692-2008 硫化橡胶 绝缘电阻率的测定 标准中注明要求在500V电压进行测定，那么电压就要升到500V)

6.★电流电阻量程按钮从低档位逐渐拨高档，每拨一次停留1-2秒观察显示数字，当被测电阻大于仪器测量量程时，电阻表显示“1”，此时应继续将仪器拨到量程更高的位置。测量仪器有显示值时应停下，在1min的电化时间后测量电阻，当前的数字乘以档次即是被测电阻。

7.★测试完毕先将量程拨至（104）档，然后将测量电压拨至10V档，后将测试按钮拨到*位置后关闭电源。然后进行下一次测试。

8.★应在“Rx”两端开路时调零，一般一次调零后在测试过程中不需再调零。

9.★禁止将“RX”两端短路，以免微电流放大器受大电流冲击。

10.★不得在测试过程中不要随意改动测量电压。

11.★测量时从低次档逐渐拨往高次档。

12.★接通电源后，手指不能触及高压线的金属部分。

13.★不得测试过程中不能触摸微电流测试端。

14.★在测量高阻时，应采用屏蔽盒将被测物体屏蔽。

15.★严禁在试测过程随意改变电压量程及在通电过程中打开主机。

16.★严禁电流电阻量程未在104档及电压在10V档，更换试样。

操作方式

★BEST-212体积、表面电阻率测定仪是一台能测量极高电阻和非常微弱电流的精密仪器是因为机器内有一个超高性能的静电计放大器，尽管仪器有多种保护措施，这个超高性能的静电放大器在以下这些不正确操作使用中均可能因过大电流冲击、过电压或放电等永九损坏或降低其测量精度与性能。

测试过程 不正确的操作方式 后果 是否阅读

开机前

没有将电压拨至10V，电阻电流量程档拨至104

过电流冲击造成仪器放大器过电流而损坏

测试过程

随意调节后面板电压量程而改变测试电压
