柱塞截止阀故障原因及排除方法

柱塞截止阀分非金属密封，金属密封两类，此外，外螺纹连接柱塞阀其外形分为Z字形和腰鼓形两大类，其内部结构完全相同，用途一样，主要用在冶金、电业、化工、炼油、食品等行业。压力为16-25kgf/cm2以内，温度为250℃以下的水、蒸汽、油类等小口径管道上作开启、关闭调节流量用。

柱塞截止阀

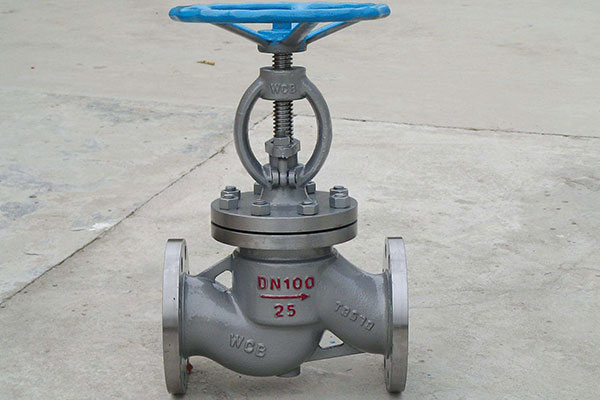

柱塞截止阀是由阀体、阀盖、阀杆、柱塞、导向、密封环、手轮等零件组成(如图)。当手轮旋转时，通过阀杆带动柱塞在导向套中上、下往复运动，使柱塞端部斜锥面与阀座锥面完成阀门的开启与关闭功能。在阀门中柱塞与密封环间采用过盈配合，通过调节中法兰螺栓预紧力，使密封环压缩所产生的侧向力与阀体中孔面柱塞外圆密封，从而保证了阀门的密封性。杜绝了内泄漏。由于密封环采用回弹性强、耐磨性高的无毒新型密封材料，所以密封可靠、经久耐用，从而提高了阀门的使用寿命。柱塞截止阀结合柱塞阀的无泄漏优点和截止阀启闭快的特点,成为一种结构新颖、用途广泛的新产品。

故障

分析生产原因

故障消除方法

密封填料处的外漏

1.填料老化；
2.操作时用力过大过猛；
3.填料压盖螺栓松动；

1.应及时更换老化、损坏的密封填料，逐圈安放，接头呈30°～45°；
2.应正常力均匀操作，不许加套管或用其他办法加长力臂；
3.均匀拧紧压住填料压盖用螺栓；

密封面泄漏

1.阀门安装方向与介质流向不符合；
2. 阀门关闭不到位；
3.久闭的阀门在密封面上积垢；
4.密封面轻微搓伤；
5.密封面损坏严重；
