单相三相电能表的接线图与注意事项

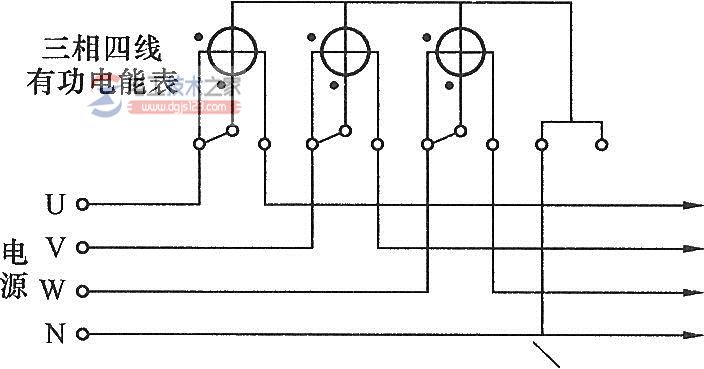

有关单相与三相电能表的接线图，单相电能表的正确接线方法，三相三线有功电能表的正确接线图，三相四线有功电能表正确接线图和注意事项。

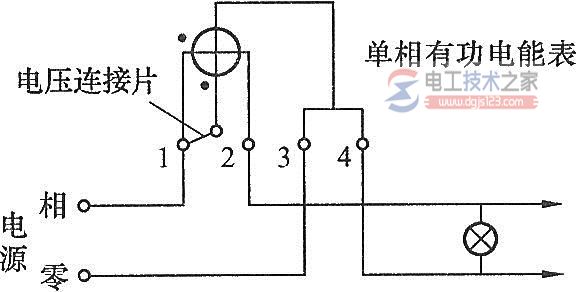

1、单相电能表的正确接线，如图7-1。

单相电能表接线应注意事项：

1)用验电笔确认相线和零线；

2)相线接单相电能表第一个接线孔，如图7—1；

3)零线接单相电能表第三个接线孔，如图7—1；

4)负荷线接第二和第四个出线孔，如图7—1。

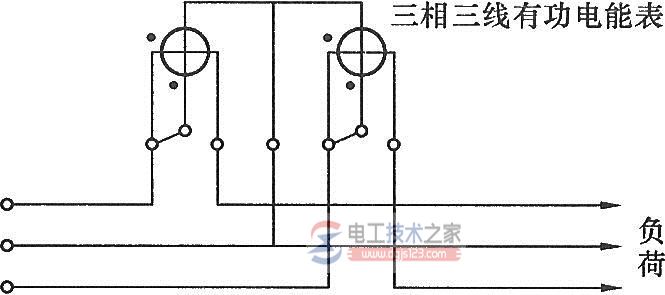

2、三相三线有功电能表的正确接线图

如图7—2：
