AX46F先导式安全阀安装要求及零件材料

AX46F先导式安全阀是—种非直接载荷式安全阀。由主阀和导阀(又称“副阀”)组成，主阀依靠从导阀排出的介质来驱动，由于系统内的压力呈脉冲形式，所以又被称为“脉冲式安全阀”。从单独来看，导阀本身也是一种直接载荷式安全阀。当介质匝力达到导阀的开启压力时，导阀先行开启，排出的介质从旁通管进入主阀。

AX46F先导式安全阀安装要求

1、额定蒸发量大于0.5t/h的锅炉，至少装设两个安全阀：额定蒸发量小于或等于0.5t/h的锅炉，至少装一个安全阀。可分式省煤器出口处、蒸汽过热器出口处都必须装设安全阀。

2、安全阀应垂直安装在锅商、集箱的高位置。在安全阀和锅筒或集箱之间，不得装有取用蒸汽的出口管和阀门。

3、先导式安全阀要有防止重锤自行移动的装置和限制杠杆越轨的导架，弹簧式安全阀要有提升手把和防止随便拧动调整螺钉的装置。

4、对于额定蒸汽压力小于或等于3.82MPa的锅炉，安全阀喉径不应小于25mm：对于额定蒸汽压力大于3.82MPa的锅炉，安全阀喉径不应小于20mm。

5、安全阀与锅炉的连接管，其截面积应不小于安全阀的进口截面积。如果几个安全阀共同装设在一根与锅筒直接相连的短管上，短管的通路截面积应不步于所有安全阀排汽面积的1.25倍。

6、安全阀一般应装设排汽管，排汽管应直通安全地点，并有足够的截面积，保证排汽畅通。安全阀排气管底部应装腔 作势有接到安全地点的疏水管，在排气管和疏水管上都不允许装设阀门。

AX46F先导式安全阀零件材料

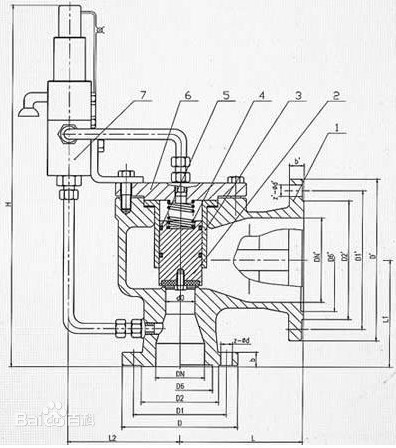

AX46F先导式安全阀结构图
