有关单相电表的接线图，三相电表的接线图，电表的接线形式很多，有单相电表的接法，也有三相电表的接法，电表接线的一般原则，分享多个电表的接线图。

电表的接线形式很多，有单相电表的接法，也有三相电表的接法；有直接接线式，也有经过电流互感器和电压互感器接线的。

两种回路：电压回路和电流回路。

电表接线的一般原则：电流线圈与负载串联，或接在电流互感器的二次侧，电压线圈与负载并联或接在电压互感器的二次侧。

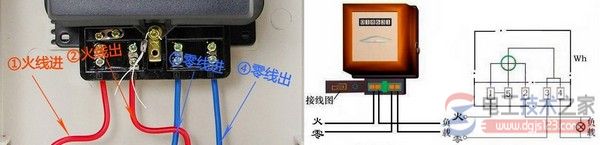

图1，单相电表接线图

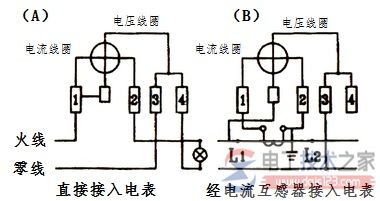

单相电表的接线相对简单。在低电压小电流线路中，电表可直接接在线路上，如图（A）所示。电表端盖（即图中标有1、2、3、4的那一排方框）都画有接线图，对于低电压大电流中的线路中，电表电流线圈经电流互感器与负载相连，如图（B）所示。国产DD862系列单相电表。

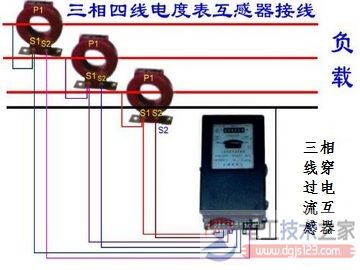

图2，三相电表接线图

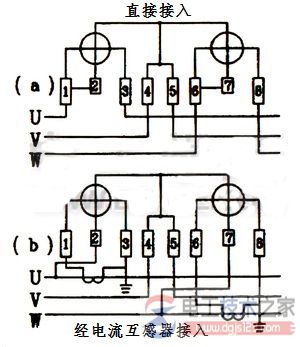

三相三线有功电表接线图三相电表有三相三线有功电表和三相四线有功电表之分。来自：电工天下
