家用电表的接线原理图，二种电表的常见接线方式

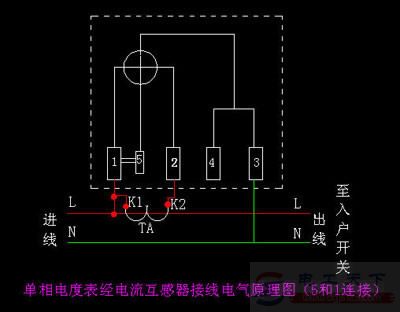

有关家用电表的接线方式，家用电表在接线时，分为二种方式，一是直接接入式，二是经互感器的接入式，这里分享下不同电表接线方式的原理图，供大家学习参考。

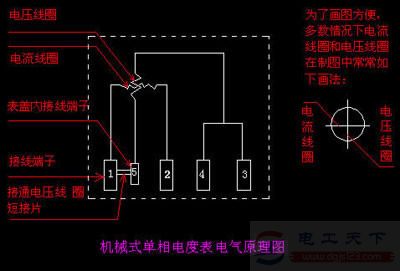

如下图：

单相电度表共有四个接线端子，从左至右按1、2、3、4编号。

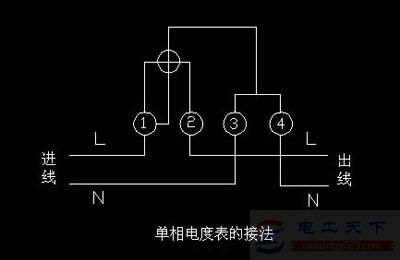

1、直接接入法

若负载的功率在电度表允许的范围内，也就是说流过电度表电流线圈的电流不会导致线圈烧毁，就可以采用直接接入法。

接线方法：

二种接线方法：一种是1、3接进线，2、4接出线；一种是按1、2接进线，3、4接出线。

无论采用哪一种接入法，相线（火线）必须接入电表的电流线圈的端子。有些电表在接线时，需要参照接线端子盖板上的接线图去接。
