气动蝶阀安装十二大注意事项

气动蝶阀是一种常用的流量控制仪器，具有设计新颖、合理、结构独特、重量轻、操作方便、启闭迅速等优点。用户在购买产品以后应该如何安装气动蝶阀呢?今天小编就来具体介绍一下气动蝶阀的安装要点，希望可以帮助用户更好的应用产品。蝶阀结构简单、体积小、重量轻，只由少数几个零件组成。而且只需旋转90°即可快速启闭，操作简单，同时该电动阀门具有良好的流体控制特性。蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时单一的阻力，因此通过该阀门所产生的压力降

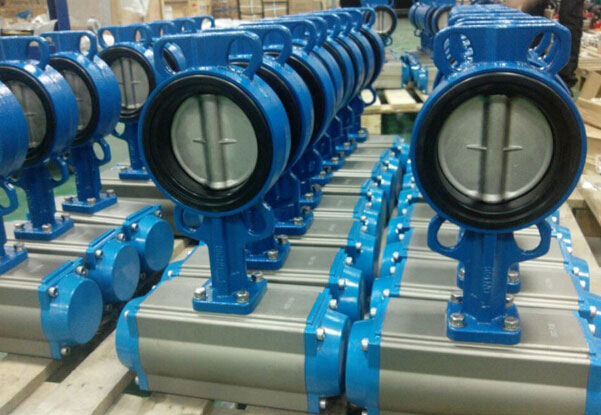

气动蝶阀

气动蝶阀安装十二大注意事项

1、安装前检查气动蝶阀各部分部件无缺失，型号无误，检查阀体内无杂物，电磁阀内无阻塞。

2、将阀门和汽缸均置于关闭状态。

3、将汽缸撞到阀门上，(安装方向与阀体平行或垂直都可以)，再看螺丝孔是否对正，不会有太大偏差，如有少许偏差，将气缸体转动一点就可以了，然后将螺丝紧固。

4、安装完毕后，对气动蝶阀进行调试(正常情况下供气压力为0.4~0.6MPa)，调试运行时须手动操作电磁阀启闭(将电磁阀线圈失电后手动操作方可有效)，观察气动蝶阀的启闭情况。如果在调试运行过程中发现阀门在启闭过程初始时有些吃力，之后正常，则需要将气缸行程调小(把气缸两端行程调节螺丝同时往里调一点，调整时需将阀门运行到开位置，然后将气源关掉再调)，直至阀门启闭动作顺滑且关闭无泄漏。还需要注意的是，可调型可以调节阀门的启闭速度，但不可调得过小，否则可能引起阀门不动作。

5、得发在安装前应保持干燥，不可露天存放

6、安装蝶阀前要检查管道，确保管道内无焊渣等异物

7、蝶阀阀体手动启闭阻力适中，蝶阀扭矩与所选执行器扭矩匹配。

8、蝶阀连接用法兰规格正确，管道对夹法兰与蝶阀法兰标准相符。建议使用蝶阀法兰，不得使用平焊法兰。

9、确认法兰焊接无误，蝶阀安装完毕后不得再焊接法兰，以免烫伤橡胶件。

10、装好的管道法兰要进行对中，并与放入的蝶阀进行对中。

11、装上所有的法兰螺栓，并用手拧紧，将确认蝶阀与法兰已然对中，然后小心的启闭蝶阀，确保启闭灵活。

12、将阀门完全开启，用扳手按照对角线次序将螺栓拧紧，无需垫圈，切勿将螺栓拧的过紧，以防造成阀圈的严重变形，启闭扭矩过大。
