ZXPE-708型微小流量调节阀是专门控制微小流量的特殊调节阀，可控制各种气体、液体、蒸汽的流量，Kv值可至0.005。

因而ZXPE-708型微小流量调节阀可应用在许多需准确控制微小流量的场合，如ZXPE-708型微小流量调节阀可用在实验室的试验装置，或批量生产的工业装置上，控制化学物品，染料、香精和其它添加剂等的微小流量。

产品特点：杭州永明控制阀

1、阀体流路严格按等截面低流阻设计，故压降损失小。

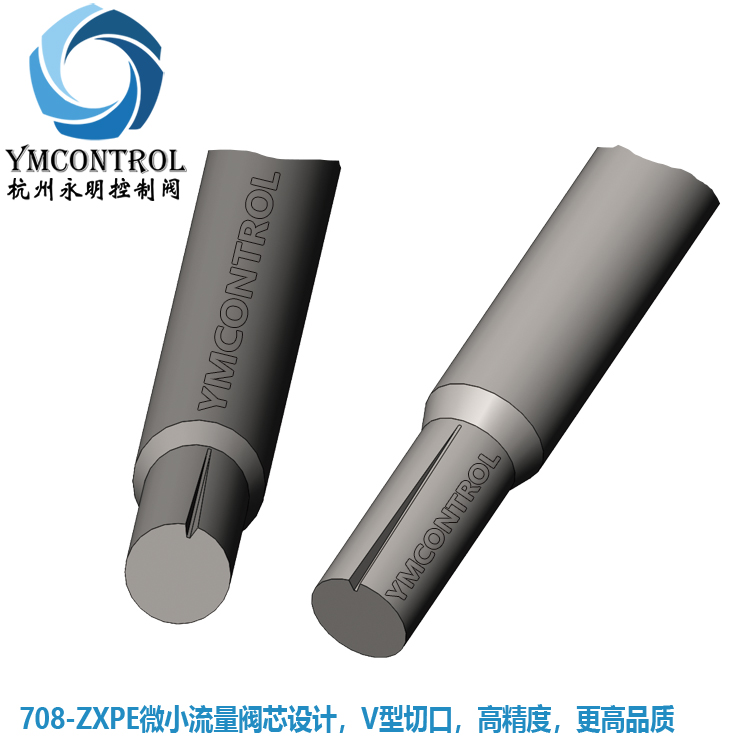

2、阀芯采用加强型阀杆导向结构式，因而工作稳定性佳，特别能承受高速流体对阀芯冲击。

3、执行机构采用多弹簧圆周均匀布置，使用高强度橡胶薄膜执行元件，能接受20-100KPa（3-15PSI）的标准气压控制信号。

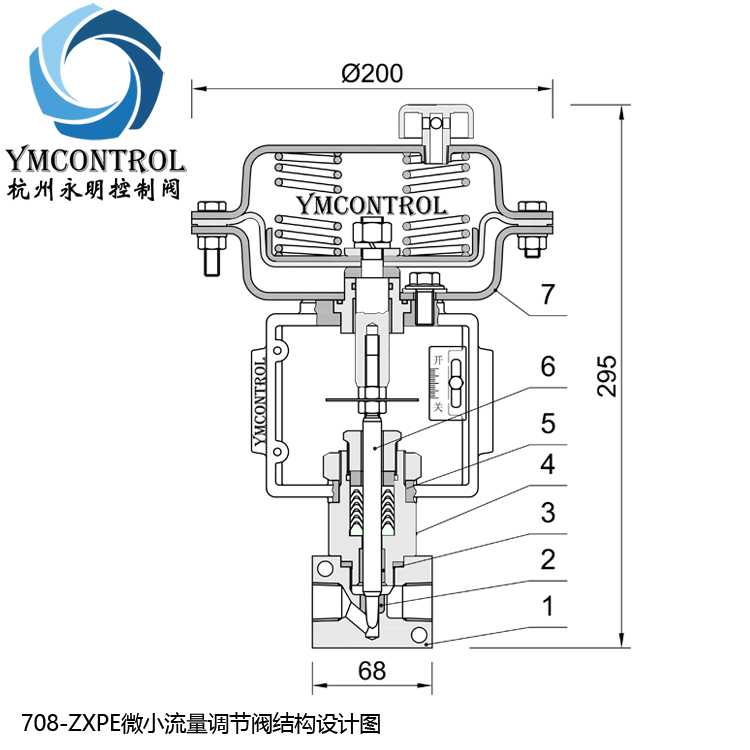

1、阀体 2、阀座 3、自润滑轴承 4、阀盖 5、填料 6、针型阀芯 7、执行器
上图 708-ZXPE微小流量调节阀结构图

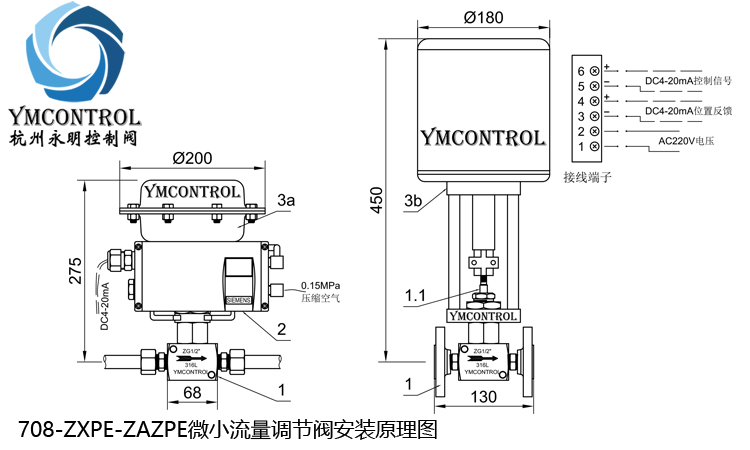

1、阀门本体 1.1、阀芯 2、西门子定位器（SIEMENS:6DR5 Series）3a、气动薄膜执行器 3b、电子式电动执行器

图6-1气动薄膜小流量调节阀 图6-2电动小流量调节阀

708-ZXPE型气动调节阀通过电气阀门定位器（2）接受来自经PLC的标准控制信号4-20mA转换为3-15PSI(20-100KPa)的气压信号，控制气动执行器（3a）中推杆的上下运动，从而带动阀门本体（1）的阀芯（1.1）升降来准确控制流体介质的流量与压力。

708ME-ZAZPE型电动调节阀以220V交流单相电源作为驱动电源，接受来自DCS或PLC的4-20mA（DC1-5V等）控制信号来运转的全电子式执行机构，同时可以输出（4-20mA或DC1-5V）阀位（位置）反馈信号。杭州永明控制阀
考虑到阀门自重和现场管路的振动等因素，请于阀门安装前务必安装好支撑；
可通过阀门本体上的2个￠8.3mm的安装孔固定（支撑）阀门（详见上图）。

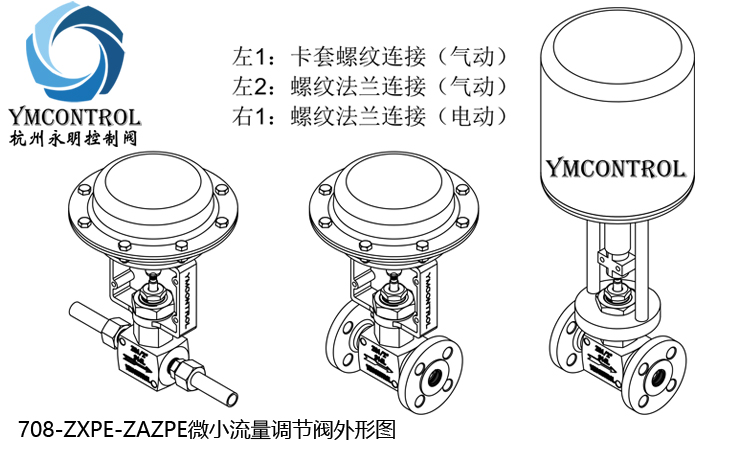

708-ZXPE型微小流量调节阀可采用卡套螺纹式、法兰式、对夹式等多种连接方式，安装方便，性能可靠。杭州永明控制阀

关于该系列产品的更多更详细资料，请详询杭州永明控制阀有限公司！
