1、气动薄膜执行机构波纹膜片的安装与维护（杭州富阳永明控制阀有限公司）

1、支架 2、活塞杆 3、限位螺母 4、自润滑轴承 5、下膜盖 6、调节弹簧 7、活塞 8、紧固螺栓 9、波纹膜片 10、上膜盖

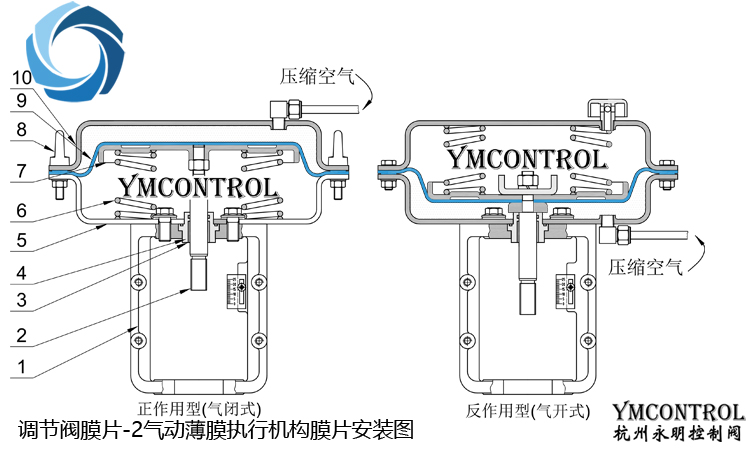

图1-2 薄膜式执行器的膜片安装内部结构图

对于正作用型气动薄膜执行器，现场仅需将将下膜盖（5）与上膜盖（10）四周的紧固螺栓（8）拆下后，即可按图1-2(左侧)图示完成对膜片的更换；

对于反作用型气动薄膜执行器需要先将执行器部分从阀门上拆下，然后拆下限位螺母（3）及紧固螺栓（8），将膜片部件抽出【包含活塞杆（2）、活塞（7）及波纹膜片（9）等】，将膜片（9）更换后再依顺序将执行器安装在阀门上，见图1-2（右侧）

2、自力式（蒸汽）减压阀波纹膜片的安装与维护（杭州富阳永明控制阀有限公司）

1、上膜盖 2、波纹膜片 3、托盘（活塞） 4、下膜盖 5、推杆 6、托板

7、调节弹簧 8、阀杆 9、导压管部件 9a、导压管接头

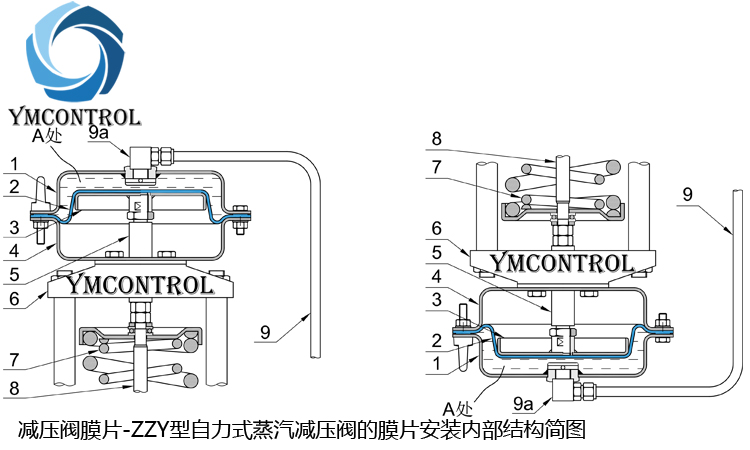

图2-1 ZZY型自力式蒸汽减压阀的膜片安装内部结构简图

对于正装型（见图2-1a），由于部分工况蒸汽温度较高，对于部分未安装蒸汽冷凝器的蒸汽减压阀，建议在执行器内注满冷凝水以延长阀门使用寿命，具体操作步骤为，拆下导压管部件（9）上的导压管接头（9a），然后向上膜盖（1）及波纹膜片（2）的空间内注满冷凝水（A处）；
对于倒装型（见图2-1b）亦可通过导压管部件（9）向上膜盖（1）及波纹膜片（2）的空间内注满冷凝水（A处）。

1、上膜盖 2、波纹膜片 3、托盘（活塞） 4、下膜盖 5、推杆 6、托板

7、调节弹簧 8、阀杆 9、导压管部件 9a、导压管接头 10、冷凝器 10a、注水口螺塞

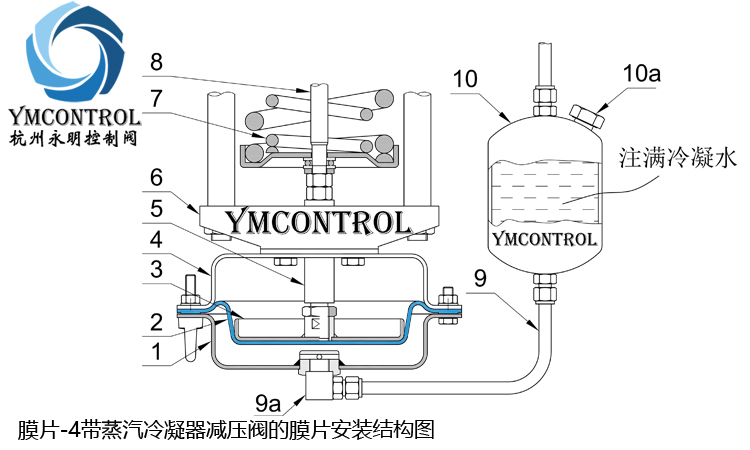

图2-2带蒸汽冷凝器减压阀的膜片安装结构图 对于带蒸汽冷凝器（10）的蒸汽减压阀（见图2-2），阀门使用前应拆下冷凝器（10）的注水口螺塞（10a），并通过注水口螺塞处（10a）向阀门注满冷凝水。
3、橡胶波纹膜片概述（杭州富阳永明控制阀有限公司）
橡胶膜片主要用于气动薄膜式执行机构，可将控制器输出的控制信号(DC4～mA或1-5V)经(智能型)电气阀门定位器及气动薄膜执行机构转换为阀门阀杆直线位移或阀轴角位移的配件。

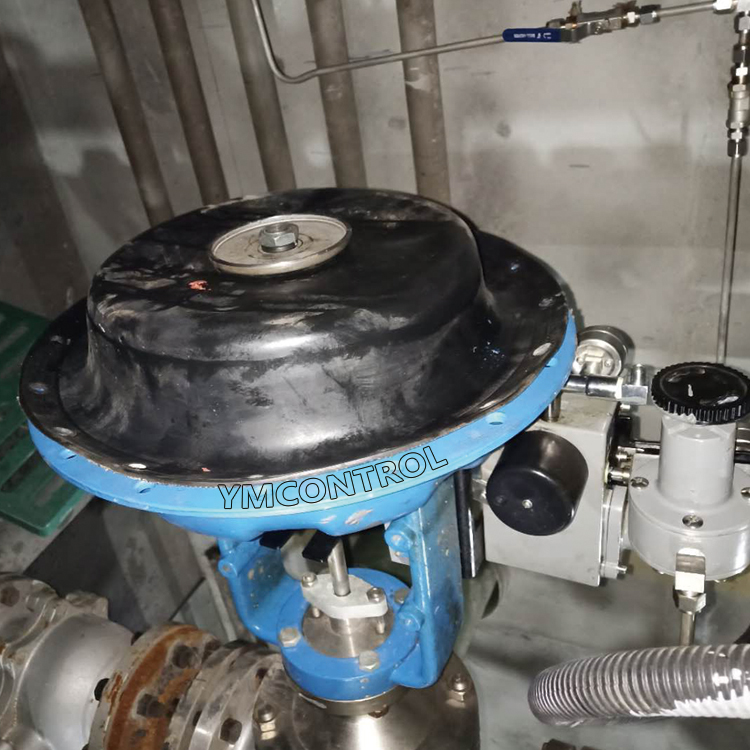

橡胶膜片使用一段时间后会产生漏气、破损等现象，经我公司现场技术服务分析（见下图），基本由膜片使用年限较长导致橡胶老化、开裂，系统瞬时超压打坏膜片等原因。

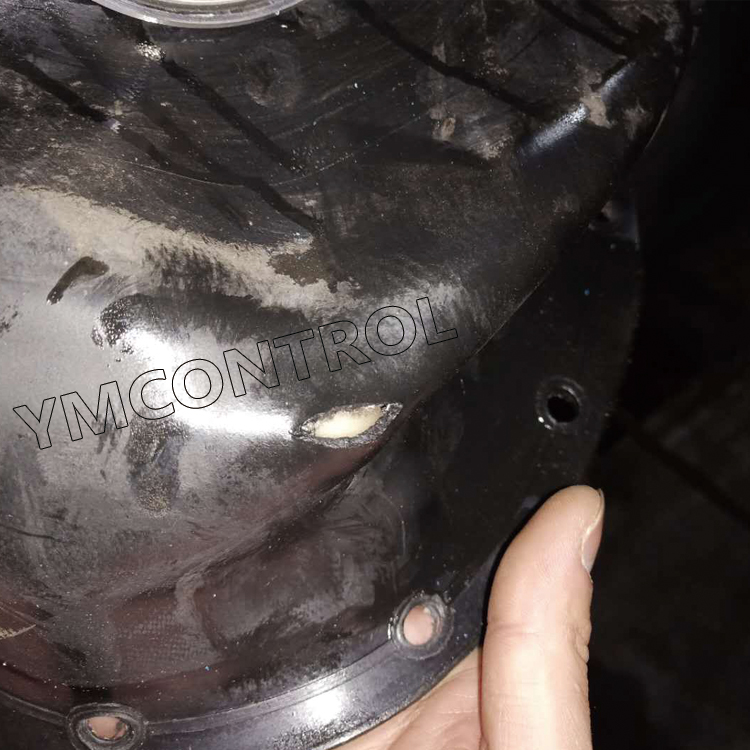

上图：橡胶膜片由于现场超压损坏

由于橡胶膜片属于易损件，随着使用周期的边长橡胶便开始逐渐老化，根据现场环境的优劣，如是否有湿度大、易腐蚀介质多、盐雾环境等，一般设计寿命在6个月~60个月不等，请及时定期更换检修。

我公司部分其他膜片系列，请来电垂询！

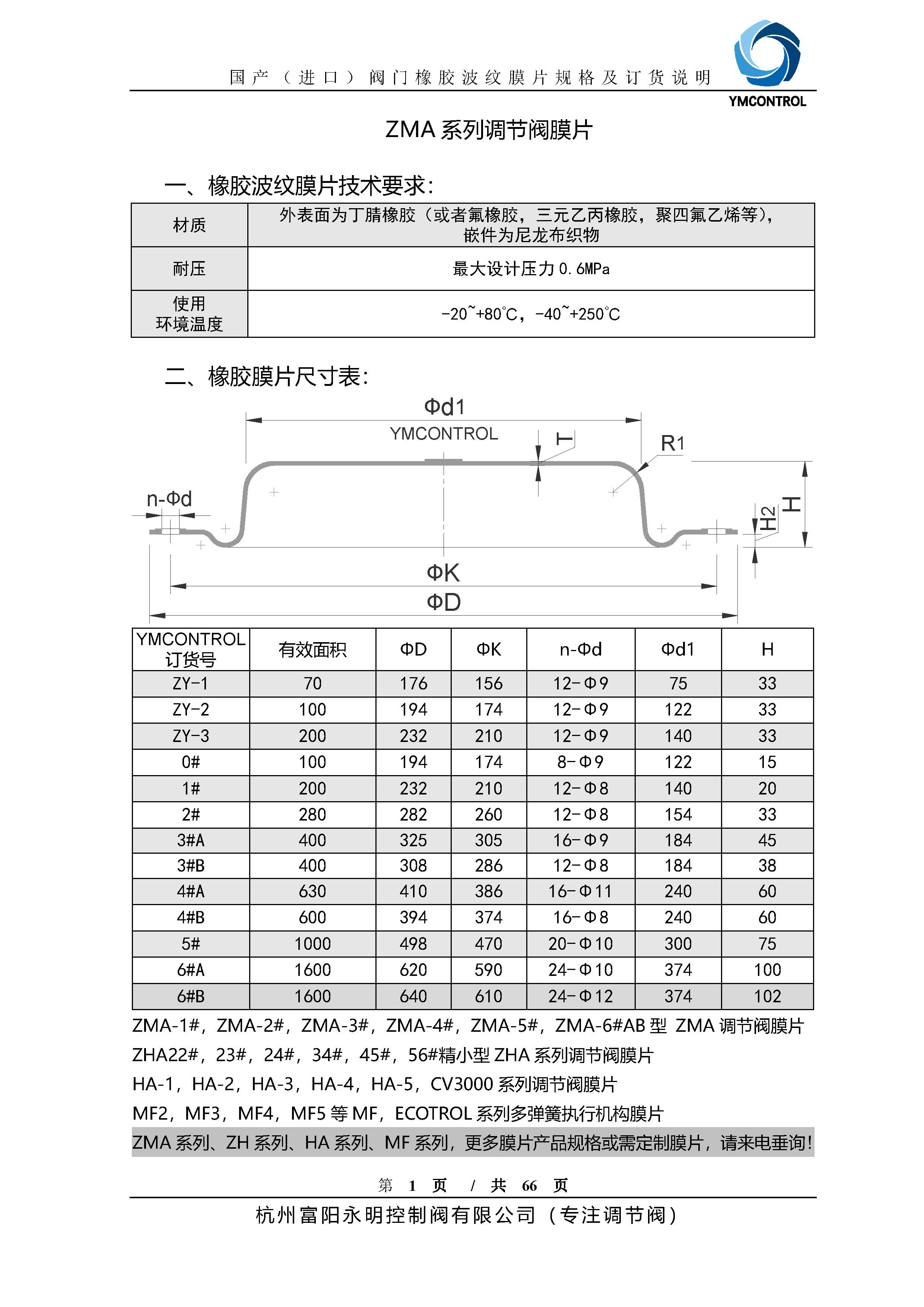

ZMA-1#，ZMA-2#，ZMA-3#，ZMA-4#，ZMA-5#，ZMA-6#AB型 ZMA调节阀膜片

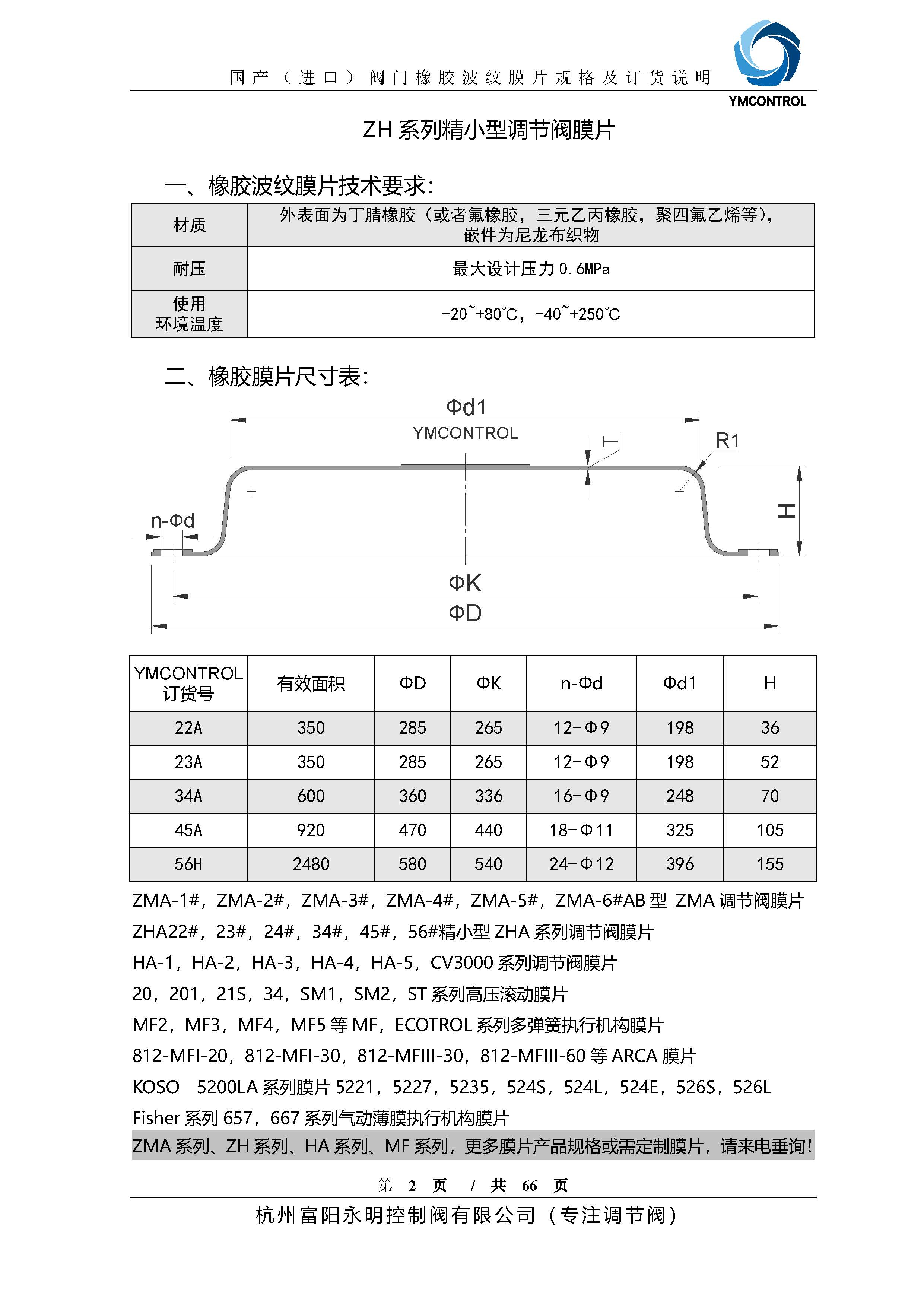

ZHA22#，23#，24#，34#，45#，56#精小型ZHA系列调节阀膜片
HA-1，HA-2，HA-3，HA-4，HA-5，CV3000系列调节阀膜片
20，201，21S，34，SM1，SM2，ST系列GMA高压滚动膜片
MF2，MF3，MF4，MF5等MF、ECOTROL系列多弹簧执行机构膜片
811-U系列，812-MFI-20，812-MFI-30，812-MFIII-30，812-MFIII-60等ARCA膜片
KOSO 5200LA系列膜片5221，5227，5235，524S，524L，524E，526S，526L
Fisher系列657，667系列气动薄膜执行机构膜片
657-30#，657-34-40#，657-45-50#，657-46-60#，657-70#，657-80#，657-100#
667-30#，667-34-40#，667-45-50#，667-46-60#，667-70#，667-80#，667-100#
ZMA系列、ZH系列、HA系列、MF系列，更多膜片产品规格或需定制膜片，请来电垂询！
