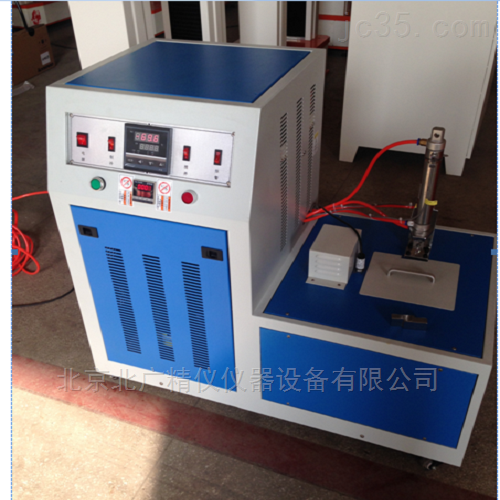

橡胶低温脆性冲击试验机操作说明

橡胶低温脆性冲击试验机操作说明

1、2.5P以上小型空压机一台（如厂里有气源则不需要）我司机器上气压已调好，千万不可自行调压。

2、AC220V电源插座。

3、乙醇（无水酒精7-8瓶），体积为倒入冷井内高度达到离井口3~5cm即可。

至此准备工作完成。

操作步骤如下：

1、往冷井内倒入酒精。

2、接通气源（机器本身压力已调好，千万不可调动）。

3、接通电源，打开开关，进行降温，试验。

一、特点及用途:

低温脆性冲击试验机是测定材料在规定条件下试样受冲击出现破坏时的高温度，即为脆性温度，可以对塑料及其他弹性材料在低温条件下的使用性能作比较性鉴定。可以测定不同橡胶材料或不同配方的硫化橡胶的脆性温度和低温性能的优劣。因此无论在科学研究材料及其制品的质量检验，生产过程的控制等方面均是不可缺少的。本仪器是根据GB1682国家标准设计的，各项技术指标符合HG 2-162-1965塑料低温冲击压缩试验方法和GB5470-2008 塑料冲击脆化温度试验方法等国家标准的要求。

二、 技术参数

1.控温范围：室温 ～ -70℃（室温≤25℃）

2.恒温精度：±0.3℃

3．降温速度：0℃～﹣30℃ 约2.5℃/min

﹣30℃～﹣40℃ 约2.5℃/min

﹣40℃～﹣70℃ 约2.0℃/min

4. 外形尺寸：900×500×800mm（长×宽×高）

5．工作室有效工作空间：260×170×150mm（长×宽×高）

6．可装试样数量：1

7．数字计时器：0秒～99分钟，分辨率1秒

8．冷却介质：乙醇或其他不冻液

9．搅拌电机：8W

10.工作电源：220V ~ 240V，50Hz，1.5kW

11.工作温度≤25℃

三、结构原理

3.1 升降夹持器

升降夹持器由带有夹持器的气缸和气缸座组成。

从试样受冲击部位，到夹持器下端的距离为11.0±0.5mm。

3.2冲击装置

冲击装置由冲击器和冲击气缸组成。

3.3冲击器

冲击器头部形状和尺寸如实物所示。冲击器的重量为200±20g，其工作行程为40±1mm。冲击气缸在复位状态下，冲击器端部到试样的距离为25±1mm。

3.4冷冻介质：工业乙醇

3.5本测定仪器采用压缩机直接致冷.不需要冷却循环水。

四、使用方法

4.1接通电源，温控仪和计时器显示灯亮。

4.2向冷井中注入冷冻介质（一般为工业乙醇），其注入量应保证夹持器的下端到液面的距离为75±10mm。

4.3将试样垂直夹在夹持器上。夹的不宜过紧或过松，以防止试样变形或脱落。

4.4达到试验温度后，按下启动按钮，试验机自动工作（按下夹持器，开始冷冻试样，同时启动时序控制开关或按动秒表计时。试样冷冻时间规定为3.0±0.5min。试样冷冻期间，冷冻介质温度波动不得超过±1℃）

4.5取下试样，将试样按冲击方向弯曲成180°，仔细观察有无破坏。

4.6试样经冲击后（每个试样只准冲击一次），如出现破坏时，应提高冷冻介质的温度，否则降低其温度，继续进行试验。

4.7温度调节方法：a、按set键，温控仪进入设置状态

b、按“＜”键移动到要设置的位置

c、按“∧”键调整温度

d、按“set”键确定

通过反复试验，确定至少有两个试样不破坏的低温度和至少一个试样破坏的高温度，如这两个结果相差不大于1℃时，即试验结束。
