电动闸阀的结构特征及分类

电动闸阀由阀杆、阀体、阀盖、闸板、驱动及另外零件(紧固件、阀杆螺母、密封填料)组成，电动闸阀阀杆按流动内容分为明杆(起落轴)和暗杆(扭转轴)，闸阀是以而分为明杆闸阀和暗杆闸阀两种。

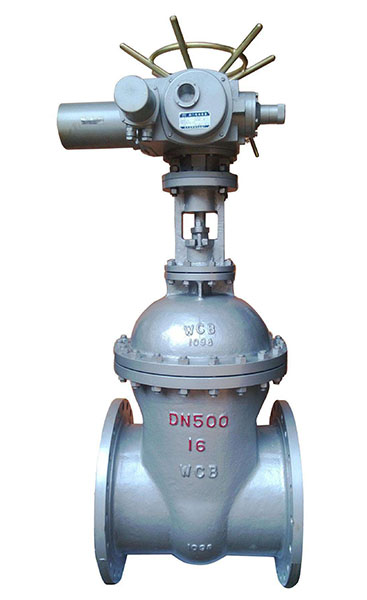

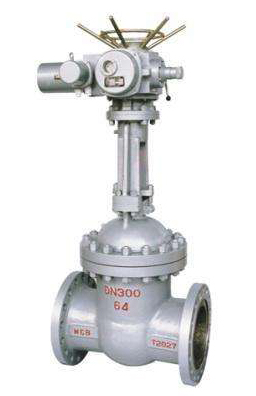

电动明杆闸阀

1、明杆闸阀。

手轮(或另外驱动)静止在阀杆螺母上，当手轮(或另外驱动)迁移转变发动阀杆螺母扭转时，阀杆作凹凸移动，从而发动闸阀作起落流动而启闭管路。明杆闸阀封闭时，阀杆从手轮上方伸出，大概直接显示电动闸阀的封闭水平。阀杆梯形罗纹在阀杆上的上半部，不予介质直接构兵，不受介质腐化，并且光滑方面。是以，它实用于腐化性介质、污浊介质和高温蒸汽介质的电动闸阀上。阀的启闭水平大概从罗纹直接看出，便于独霸也是其长处之一。短处是，因为罗纹外漏，容易黏上空气中的尘土，加速罗纹磨损，故应只管即便安放于室内。虽然是这样，垄断还是较为普遍。

2、暗杆闸阀。

手轮(或另外驱动)静止在阀杆上，阀杆罗纹静止在闸板顶部，当手轮(或另外驱动)迁移转变时，电动闸阀罗纹发动闸板作起落流动。阀杆只能做扭转流动。长处是，封闭时阀杆不举高，所需安放空间较小。故它常作为大通道闸阀，或安放空间受限定的场合。因为阀杆不做起落流动，不能像明杆闸阀那样，经由阀杆伸出长度来显示封闭水平，是以，应装设开度指挥器。
