先导式电磁阀工作原理 先导式电磁阀结构特点

先导式电磁阀广泛适用于存在压差的的介质环境中，先导式电磁阀的结构主要分为两个部分，一个是先导阀，另一个是主阀。这两个部分通过阀体内腔相连，其他的部件还有：动铁芯、静铁芯、电磁阀线圈、弹簧等。先导式电磁阀，通电时，依靠电磁力提起阀杆，导阀口打开，此时电磁阀上腔通过先导孔卸压，在主阀芯周围形成上低下高的压差，在压力差的作用下，流体压力推动主阀芯向上移动将主阀口打开；断电时，在弹簧力和主阀芯重力的作用下，阀杆复位，先导孔关闭，主阀芯向下移动，主阀口关闭；电磁阀上腔压力升高，流体压力向主阀芯加压，密封更好。

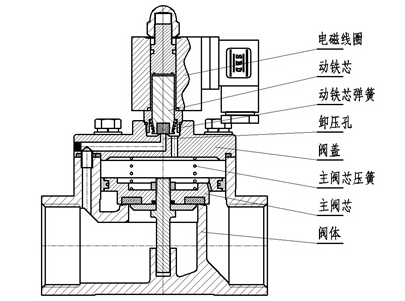

先导式电磁阀

先导式电磁阀工作原理

先导式电磁阀在通电之后，先导孔因为电磁力而打开，这时候上腔压力快速下降，在阀芯的周围就形成了压差，且下面的压力更大。流体的压力推动着电磁阀的关闭件向上移动，此时阀门就可以打开。当电磁阀断电之后，弹簧的恢复力把先导孔关闭，入口的压力通过旁通孔形成上面的压力较高，而流体的压力推动着电磁阀关闭件向下移动，此时先导式电磁阀就处于关于状态。

先导式电磁阀结构特点

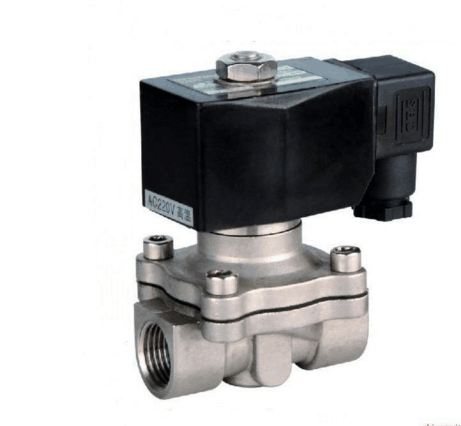

先导式电磁阀

先导式电磁阀是电磁阀中常用及常见的产品，一般是用于管道开关控制，有压力较的管道中，这类电磁阀门功耗小，发热小，线圈不易烧毁，可以长时间通电，而且节能，被各行业广泛使用，对于先导式电磁阀它可以实现更高更精确的控制效果，能够控制阀口的开关速度，对于需快速通断也有很好的效果，先导式电磁阀打开时需有先导压力，否则是无法完全打开的，在先导式电磁阀使用压力范围内，介质压力越大，就密封得越严。广泛应用于航天，造船，重型工业，化学工业，锅炉，加热设备，干燥设备，清洗设备，及其他加热管道特点：阀芯均为不锈钢活塞结构，活塞环具有特殊的耐热性，耐磨材料; 与金属阀腔活塞不具有直接摩擦阀体安装方向无限制; 特殊设计的线圈不易烧坏;长时间停止动作重新启动，操作也同样它灵活的。

先导式电磁阀工作过程

常闭型：当线圈通电时，先导阀芯拉开先导孔，腔体压力释放阀，活塞驱动靠下腔介质压力，凸缘电磁阀打开; 复位当线圈断电时，先导阀芯由弹簧，先导孔关闭时，上腔室的阀是由活塞孔的推力增压和复位弹簧闭合时，螺线管开阀室是关闭由活塞节流孔增压器的推力和复位弹簧。

原理简述：当线圈通电时，先导孔关闭。当线圈断电时，先导阀芯复位弹簧打开先导孔，腔体压力释放阀，活塞靠下腔介质压力推动，电磁阀被打开。先导膜片式结构，低功能，保护型膜片结构设计，寿命延长两倍，配管方式可以任意角度安装，为增强寿命好是水平管接线圈朝上，线圈防护等级IP65。
