保护接地与保护接零的概念及应用范围

有关保护接地与保护接零的概念，保护接地是把电气设备的金属外壳用导线和埋在地中的接地装置联接起来，保护接零是在电源中性点接地的三相四线制中，把电气设备的金属外壳与中性线联接起来。

一、保护接地与保护接零

保护接地：把电气设备的金属外壳用导线和埋在地中的接地装置联接起来。

为保证接地效果，接地电阻小于4欧。采取保护措施后即使外壳因绝缘不好而带电，工作人员碰到外壳就相当于人体与接地电阻并联，而人体的电阻远比接地电阻大，因此，流过人体的电流极为微小，保证了人身的安全。此种安全措施适用于系统中性点不接地的低压电网中。

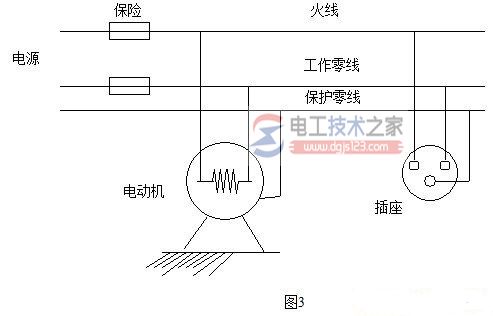

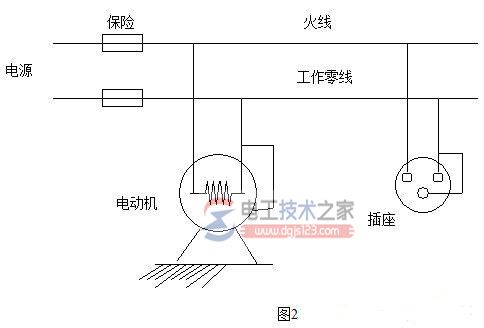

保护接零：在电源中性点接地的三相四线制中，把电气设备的金属外壳与中性线联接起来。此时，如果电气设备的绝缘损害碰壳，由于中线的电阻小，所以短路电流很大，立即使电路中的熔丝烧断，切断电源，从而消除触电危险，此种安全措施用于系统中性点直接接地的低压电网中。

在中性点不接地的三相电源系统中，如果电气设备外壳不接地，当电气设备因绝缘损害而是外壳带电时，人接触设备外壳，则人体流过电容电流，使人体触电。如果使用保护接地把电气设备金属外壳与大地可靠连接，人体电阻远大于接地线电阻，流过人体的电流很小，保证人员安全。

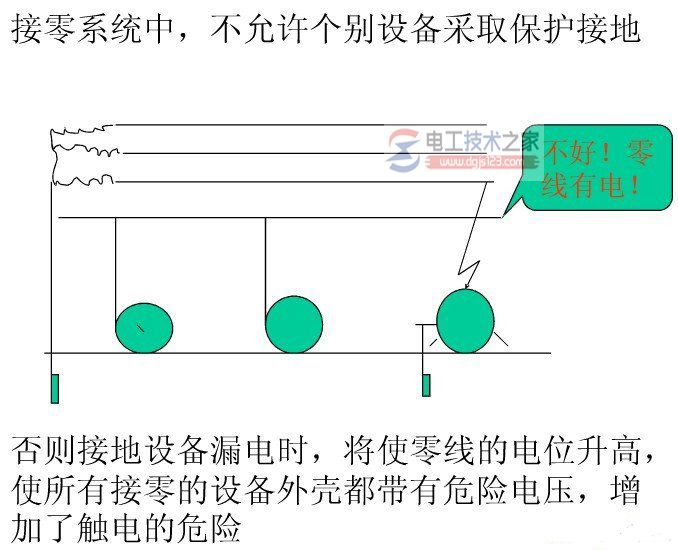

在中性点接地的供电系统中，若电气设备采用保护接地，当发生漏电时，外壳上仍有较高的漏电压，不能保证人员的安全。虽然漏电电流绝大多数从电阻通过，但此时漏电电流闭不接地系统电网要大的多，通过人体的电流仍超过了致命电流。

在中性点直接接地的三相四线制供电系统中，电气设备应采用保护接零方式。因为当某一相接触设备外壳时，故障相通过外壳与零线形成短路，较大的短路电流促使线路上的短路保护装置动作，切除故障相。

一、须接地的电气设备和装置

1、电机、变压器

2、开关、携带式用电设备的金属外壳

3、电器设备的传动装置

4、互感器的二次绕组
