电涌保护器接线图与浪涌保护器分级选型方法

有关电涌保护器的接线图，在不同电力系统中，浪涌保护器的分级与选型方法，包括B类浪涌保护器、C类浪涌保护器、D类浪涌保护器的选型技巧。

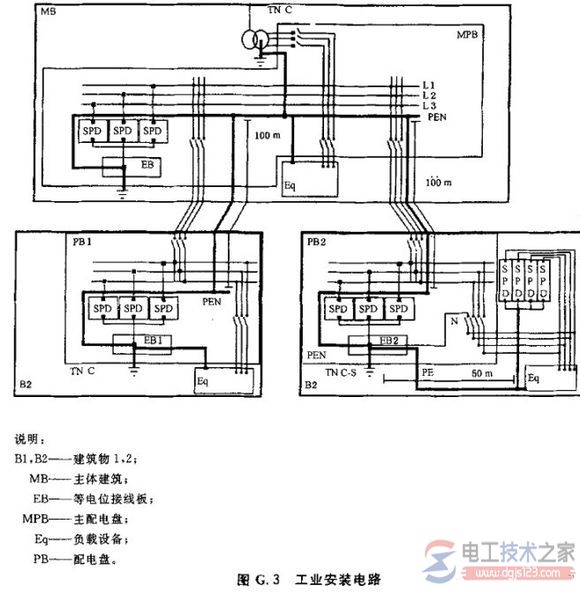

在TN制式中，一般情况下电涌保护器只需作共模接法，即接于相线中性线与保护地线之间。

但在TN-S制式的起始位置，中性线与保护地线之间无须接入电涌保护器。只有对Ａ级防雷等级中的第三、四级和Ｂ级防雷等级中的第三级上的特别重要设备的电源端口，才需做差模接入，即增加接于相线与中性线之间的电涌保护器。

在TT制式中，当第一级电涌保护器位于漏电保护器之后，可作上述共模接法。

当第一级电涌保护器位于漏电保护器之前，且高压系统为中心点接地系统，电涌保护器应作“３＋１”接法，即三个相线对中性线各接一个电涌保护器，中性线对保护地线再接一个电涌保护器。

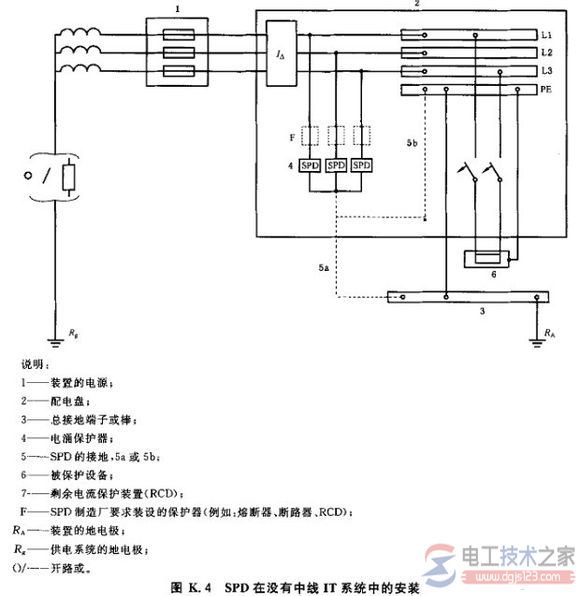

在IT制式中，电涌保护器只作共模接法。

浪涌保护器也称为防雷器，是一种为各种电子设备、仪器仪表、通讯线路提供安全防护的电子装置。

标准浪涌保护器会将来自电源插座的电流输送给电源板上插接的多个电气和电子设备。如果产生浪涌或尖峰，使电压超过了可接受的级别，浪涌保护器能在极短的时间内导通分流，从而避免浪涌对回路中其他设备的损害。
