电缆故障检测中查出的电缆故障的常见问题
|
电缆故障检测中查出的电缆故障的常见问题：安装时损坏：安装过程中无意中损坏电缆，机械牵引力过大，电缆过紧，或电缆过度弯曲损坏电缆;外力直接损坏：安装后，城市建设在电缆路径或电缆附近进行，因此外力直接损坏电缆：外力造成的损坏：移动车辆的振动或冲击载荷会导致地下电缆的铅（铝）包装破裂;自然现象造成的损坏：如中间接头或端子头的绝缘橡胶膨胀，外壳或电缆保护套的膨胀;由于电缆的自然行程，连接到喷嘴或支架的电缆护套被刮伤;过度的张力是由陆地的沉降引起的，并且中间接头或导体被破坏。 电缆故障检测绝缘在潮湿后导致故障。电缆故障检测电缆受潮的主要原因是：接头盒或接线盒结构未密封或安装不良导致漏水;电缆制造不良，金属护套上有小孔或裂缝;金属护套被异物刺穿或腐蚀;电缆绝缘介质内的气隙被电场释放以减少绝缘。当绝缘介质被电离时，在气隙中产生诸如臭氧和硝酸的化学产物以腐蚀绝缘体;绝缘材料中的水分导致绝缘纤维水解，导致绝缘性降低。过热会导致绝缘老化。电缆的内部气隙产生电气分离，导致电缆故障检测绝缘体局部过热和碳化。电缆过载是电缆过热的一个非常重要的因素。安装在人口密集区域，电缆沟和电缆隧道中的电缆，例如通风不良的电缆，干燥管道中的电缆以及靠近热管的电缆，可能会因过热而加速和损坏。 西安光大百纳电子科技有限公司主要的产品有电缆故障测试仪、多次脉冲电缆故障测试仪、电缆安全试扎装置、电缆识别仪、电缆故障精确定点仪、高压电缆外护套故障测试仪、高压电桥故障测试仪、轻型高压信号电源等几大类数十种产品，并能为市场上各类老旧产品进行维修和升级，能够充分满足广大顾客的各类需求。公司拥有一批掌握高、新、尖技术的电气工程专业技术人才并与西安电子科技大学和西安交通大学的专业研发团队合作，具有较强的产品研发、生产、制造能力，可根据用户实际情况进行个性化研发定制配套产品，公司以雄厚的技术力量为基础，优化改革，推陈出新，从而使产品质量和生产工艺得到不断的提高。

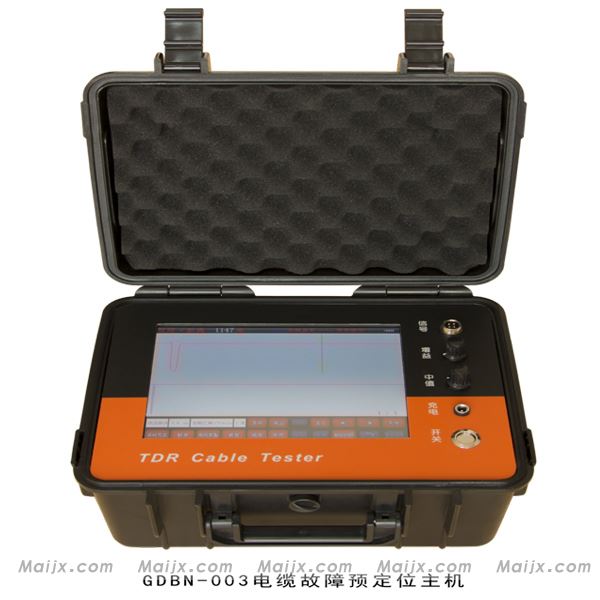

一、工作原理 本产品采用的是时域反射（TDR）原理，即对电缆发射一电脉冲，电脉冲将在电缆中匀速传输，当遇到电缆阻抗发生变化的地方（故障点），电脉冲将产生反射。测距主机将电脉冲的发射和反射的变化以时形式通过液晶屏显示出来，通过屏幕上的波形可直接判读故障距离。
二、功能特点 1. 用于35kV及以下不同等级、不同截面、不同介质及各种材质的电力电缆的各类故障，包括：开路、短路、低阻、高阻泄漏、高阻闪络性故障。 2. 可配合高压设备实现传统电缆故障测试的低压脉冲法、冲击闪络法、速度测量法。 3. 全中文操作软件和使用界面，子菜单方式和文字提示实现人机互动。 4. 工业级8寸彩色触摸液晶屏显示，全中文操作软件和使用界面，子菜单方式和文字提示实现人机互动。 5. 全局波形和局部波形同步显示，便于整体分析和细节调整。 6. 任何高阻故障均呈现简单的类似低压脉冲短路故障波形特征，极易判读。 7. 内置电源供电，在无电源环境中均可长时间使用。 8. 体积小、重量轻、使用方便，检测故障成功率和测试精度高。 9. 在任何环境下性能稳定，不死机，信号采集高压保护措施安全。 10. 内置存储/调出功能，可方便将数据及波形保存或调出重新分析。 11. 测试信号提供多种脉冲宽度，无测试盲区。
三、技术参数： 1．采样方法：低压脉冲法、冲击闪络法、速度测量法 2．采样速率：200MHz、100 MHz、80MHz、40 MHz 、20MHz、10 MHz。 3．脉冲宽度：0.05μs、0.1μs、0.2μs、0.5μs、1μs、2μs、8μs 4．波速设置：交联乙烯、聚氯乙烯、油浸纸、不滴油和未知类型自设定 5．冲击高压：35kV及以下 6．测试距离：＜60km，盲区≤1m 7．分 辨 率：1m 8．测试精度：1m 9．显示方式：工业级10.4寸彩色触摸液晶屏 10．操作方式：触摸屏操作、物理旋钮操作 11．分析设置：滚屏、缩放、保存、调出、波移等功能 12．工作电源：内置锂电池供电 13．连续工作：≥8h（亦可使用外接电源使用） 14．充电电源:AC220V±10%(8.4V/1A 锂电池充电器) 15．储存功能：具有数据存储功能，可存储大量现场波形及数据，并随时调出使用 16．波形分析：所有的高阻故障波形仅表现为低压脉冲法的短路故障波形特征，便于分析卡位 17．波形处理：能将测得的故障点波形与好相的全长开路波形同时显示在屏幕上进行同屏对比和叠加对比，可自动判断故障距离 18．外形尺寸：长370mm×宽280mm×高170mm 19．重 量：3.2kg

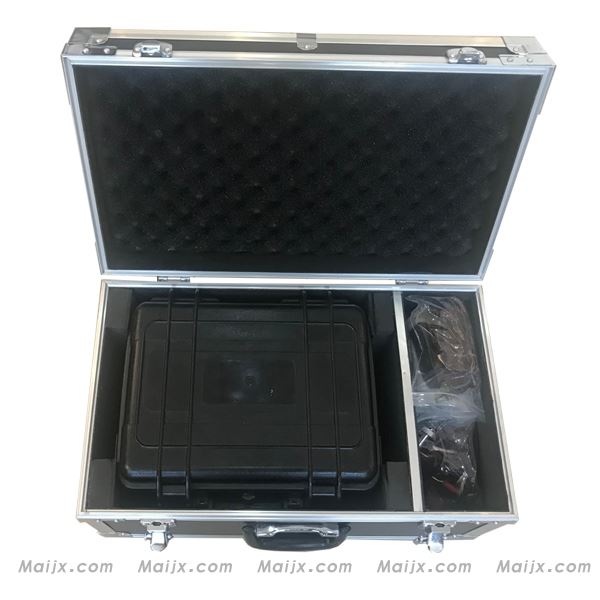

本仪器 是我公司在电力工业快速进步的契机下，根据行业发展和市场需求，研发生产的电力电缆故障测试系统设备。其主要用于电力电缆开路、短路、接地、低阻、高阻闪络性及高阻泄漏性故障的测试，以及同轴通信电缆和市话电缆的开路、短路故障的精确测试；还可以电波测速、测定线缆长度等，并可建立电缆档案以便日常维护管理。 该产品采用了高水平的时域反射（TDR）技术，故障波形自动判距、简单明了，使用方便愉快；整机采用工控塑料机箱，小巧精致，易携带；人机界面友好，即使非专业人员操作，依然可以很快熟悉并使用，高效、准确的完成电缆故障测试工作。
（西安光大百纳电子科技有限公司可免费为客户提供电缆故障检测服务） lishuang |
