VT800型动平衡测量仪使用说明书

VT800型双通道现场动平衡测量仪

宝应宝飞振动仪器厂

目 录

一、概述 ----------------------------------------------------------------------------------------1

二、技术参数-------------------------------------------------------------------------------------1

三、动平衡测量中用户关心的几个问题----------------------------------------------------2

3.1、动平衡测量为什么首先选择试重法----------------------------------------------2

3.2、为什么说影响系数法，可以省去加试重的步骤-------------------------------2

3.3、仪器是如何将振动测量矢量值转变为不平衡量矢量值----------------------2

3.4、为什么说明书上技术参数没有动平衡精度指标-------------------------------2

3.5、为什么振动的幅值和相角，大小有时会不停地变化-------------------------2

四、动平衡测量中三个重要要求-------------------------------------------------------------3

4.1、转速传感器的安装--------------------------------------------------------------------3

4.2、振动传感器的安装--------------------------------------------------------------------3

4.3、相位角的确定--------------------------------------------------------------------------3

五、对仪器操作中的几点说明----------------------------------------------------------------3

5.1、|保持|键在测量过程中的功能-------------------------------------------------------3

5.2、振动的速度值及位移值测量的切换----------------------------------------------3

5.3、放大倍率选择--------------------------------------------------------------------------4

5.4、预置转速--------------------------------------------------------------------------------4

5.5、A .B通道切换-------------------------------------------------------------------------4

5.6、带宽选择--------------------------------------------------------------------------------4

六、测量方法-------------------------------------------------------------------------------------4

6.1、转速测量--------------------------------------------------------------------------------4

6.2、振动测量--------------------------------------------------------------------------------5

6.3、试重法动平衡测量 ------------------------------------------------------------------5

6.3.1、单面试重法动平衡测量 --------------------------------------------------------- 5

6.3.2、双面试重法动平衡测量 --------------------------------------------------------- 8

6.4、 影响系数法动平衡测量-----------------------------------------------------------13

6.4.1、单面影响系数法动平衡测量----------------------------------------------------13

6.4.2、双面影响系数法动平衡测量----------------------------------------------------15

6.5、 动平衡计算 ------------------------------------------------------------------------16

6.5.1、单面动平衡计算-------------------------------------------------------------------17

6.5.2、双面动平衡计算-------------------------------------------------------------------18

6.6、信号分析 ----------------------------------------------------------------------------19

七、动平衡测量中的若干问题--------------------------------------------------------------21

7.1、确认转子设备是否有不平衡引起振动------------------------------------------21

7.2、动平衡仪对设备的基本要求------------------------------------------------------21

7.3、如何提高动平衡仪测量精度------------------------------------------------------22

7.4、动平衡仪与动平衡机的区别------------------------------------------------------22

7.5、三种转速传感器的比较------------------------------------------------------------22

7.6、安置参考标记反光纸要注意什么------------------------------------------------23

7.7、如何克服小磁钢附加质量的影响------------------------------------------------23

7.8、传感器数值稳定是动平衡测量的关键------------------------------------------23

7.9、试重法中试重的重量和角度合理确定------------------------------------------23

7.10、在试重法中如何安装试重块----------------------------------------------------23

7.11、如何在转子的校正面上找准不平衡点的角度-------------------------------24

7.12、试重法和影响系数法的运用----------------------------------------------------24

7.13、动平衡测试过程的安全要求----------------------------------------------------24

7.14、剩余不平衡量的选择标准-------------------------------------------------------24

八、仪器基本配置 ---------------------------------------------------------------------------26

一、概述

随着现代化工业的飞速发展，对旋转机械的性能提出了越来越高地要求。旋转设备其质量中心由于种种原因与旋转中心不重合时会因离心力产生振动。该振动严重影响了设备使用精度，缩短支撑轴承的寿命。要消除这种振动必须用到动平衡技术。

VT800动平衡测量仪是一款高精度、高性能的现场动平衡仪。关键技术在于采用先进的软件、硬件数字处理技术，实现了恒带宽的相关滤波。可以将频率差在0.2Hz以上，也就是在转速大于12转/分的振动信号区分开来。显示了一起优异的滤波特性和强大的抗干扰能力。

在相同的环境工况条件下，动平衡仪VT800在动平衡测量中，振动与相角的测量值表现更加稳定、更加可靠、重复性、一致性更加好，进一步提高动平衡仪的测量精度，尤其改善了小信号状态下的现场动平衡运用效果。

二、技术参数

１.一般测量：

转速测量： 30～30,000 rpm

振动测量： 0.01～5000μm （峰峰值）

0.01～2000mm/s （有效值）

振动分析： FFT 频谱分析

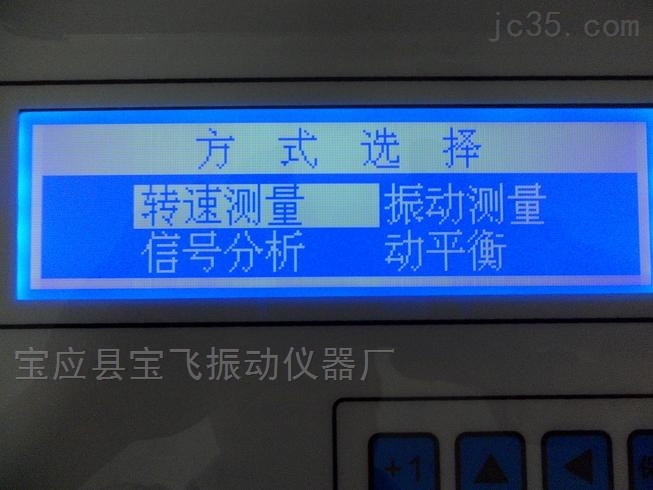

显示方式： 64X240点阵图形液晶汉化菜单

键 盘： 八键

２.动平衡测量：

测量点数： 　　 单测点或单面　　

双测点或双面

同频工作转速： 180～30,000 rpm

同频振幅量程： 0.01～5000μm （峰峰值）

振动烈度量程： 0.01～2000mm/s （有效值）

相位精度： 0-360°±1 °

不平衡量减少率：　　　　≥90％

注： 1) 选用超低频磁电传感器或电涡流传感器测量振动信号时可使同频工作转速降至30
