简单几步了解单轴直线电机模组的安装方法

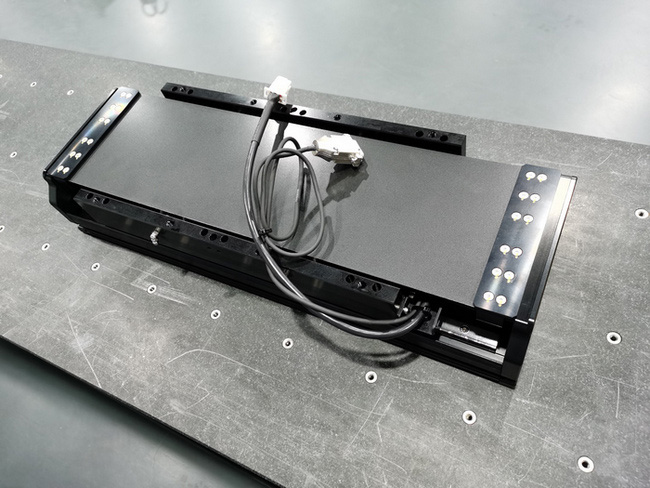

　　直线电机模组是由直线电机、驱动器、编码器、导轨和结构零部件组成的系统集成，是通过将电能转化为直线运动的机械能，且转换过程中不需要其他中间机构就可实现直线传输的传动装置。

　　随着科技的飞速发展，自动化已经成为衡量一家企业实力的重要标准，而直线电机模组的应用在这其中也起着举足轻重的位置。由于直线电机模组的种类很多，型号也有很多，所以不能随意安装，在安装过程中也会有很多需要注意的问题。

　　下面是单轴直线电机模组安装的步骤：

　　1、单轴直线电机模组的安装方式可分为上锁式安装和下锁式安装，可根据工作台的情况选择合适的安装方式。

　　①如果采用上锁式安装时，先拆下防尘护盖，将内六角螺钉穿过单轴直线模组的本体底座，锁附到安装平台的螺孔上。

　　②如果采用下锁式安装时，将螺钉穿过安装平台，锁附到本体底座的螺孔上。

　　注意：务必使用长度合适的螺钉进行安装，可咨询厂家安装模组所使用的螺钉规格尺寸。

　　2、如果电机是直连型安装时，请将电机安装法兰孔和滚珠丝杠轴端对齐;如果电机是侧折安装时，请务必保证两个同步轮平齐(对齐误差不能大于0.5mm)。

　　3、依次固定电机法兰安装孔，紧固电机出力轴和联轴器的紧固螺钉，确认无误后安装防尘盖。

　　4、直线电机模组的传感器又叫做限位开关，将三个传感器安装到模组本体侧边的沟槽内，放置在需要纤维和测试的位置上，根据需要也可只使用单个传感器;如果需要安装拖链，可以按照拖链安装要求进行对应位置安装，注意不要和传感器电机的电缆混杂一起。

　　5、在确保电机及模组本体安装无问题后可通电进行运行测试，查看有无异响和运转的不良情况，没问题后接下来可选择是否进行精度测试。

　　6、直线电机模组安装后，确认过运行噪音和顺畅度等是否正常后，可以选择是否对模组的水平行走平行度和垂直行走平行度进行测量，平行度的测定需要一定的设备辅助，如果没有必要可以不进行精度测试，因为厂家出厂前都是进行过各种精度测试和老化测试的，一般不必担心出问题。

　　对于单轴直线电机模组的安装方式给大家介绍到这里，现在模组的出厂安装基本很完善，操作简单、方便，如果只是单轴直线模组，可以让厂家配齐伺服电机及传感器等配件，拿回来用螺钉固定即可使用，高效快捷。当然，如果是多轴直线模组组合或者复杂的多轴直角坐标机械手，根据设计好的方案，模块化的滑台模组安装起来也并不难，再根据厂家的指导也是可以自行安装使用的。
