旋塞阀工作原理与旋塞阀主要分类

旋塞阀是关闭件或柱塞形的旋转阀，通过旋转90度使阀塞上的通道口与阀体上的通道口相同或分开，实现开启或关闭的一种阀门。旋塞阀的阀塞的形状可成圆柱形或圆锥形。在圆柱形阀塞中，通道一般成矩形;而在锥形阀塞中，通道成梯形。这些形状使旋塞阀的结构变得轻巧，但同时也产生了一定的损失。旋塞阀适于作为切断和接通介质以及分流适用，但是依据适用的性质和密封面的耐冲蚀性，有时也可用于节流。顺时针方向旋转塞子使沟槽与管道平行即为开启，逆时针旋转塞子90度使沟槽与管道垂直时即为关闭。

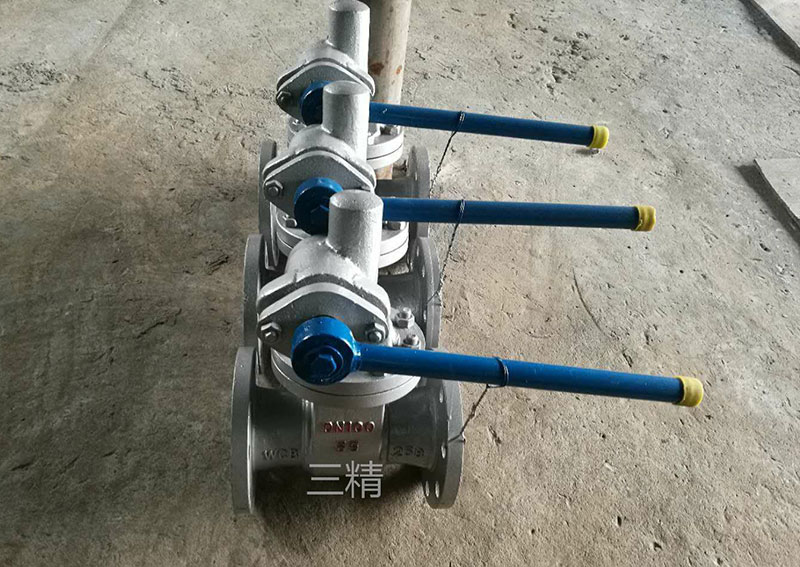

旋塞阀

旋塞阀主要分类

一、紧定式旋塞阀

紧定式旋塞阀通常用于低压直通管道，密封性能完全取决于塞子和塞体之间的吻合度好坏，其密封面的压紧是依靠拧紧下部的螺母来实现的。一般用于PN≤0.6Mpa。

二、填料式旋塞阀

填料式旋塞阀是通过压紧填料来实现塞子和塞体密封的。由于有填料，因此密封性能较好。通常这种旋塞阀有填料压盖，塞子不用伸出阀体，因而减少了一个工作介质的泄漏途径。这种旋塞阀大量用于PN≤1Mpa的压力。

三、自封式旋塞阀

自封式旋塞阀是通过介质本身的压力来实现塞子和塞体之间的压紧密封的。塞子的小头向上伸出体外，介质通过进口处的小孔进入塞子大头，将塞子向上压紧，此种结构一般用于空气介质。

四、油封式旋塞阀

近年来旋塞阀的应用范围不断扩大，出现了带有强制润滑的油封式旋塞阀。由于强制润滑使塞子和塞体的密封面间形成一层油膜。这样密封性能更好，开闭省力，防止密封面受到损伤。
