宿州电缆故障测试仪路径及故障定点仪

电缆故障测试仪路径及故障定点仪

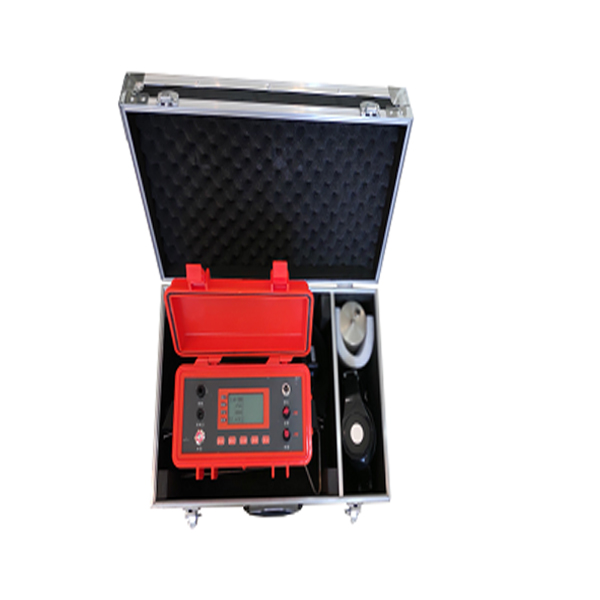

电缆故障测试仪是由发射机和接收机及感应式探头、电位差式探测架等组成。仪器采用电磁感应方法对光缆、电缆进行路由寻迹及埋深测试，采用电位差方法对光缆、电缆进行故障定位测试。适用于具有金属导体（线对、护层、屏蔽层）的各种光缆、电缆的路由、埋深及对地绝缘不良点的定位测试。它是邮电通信系统以及、铁路、矿山、油田、机场、航运等单位的线路故障测试仪。
仪器的特点:
1. 接收灵敏度高.
2. 静态漂移小3. 抗干扰能力强.
4. 准确度高、工作稳定.
5. 交直流两用.
6. 液晶数字显示.

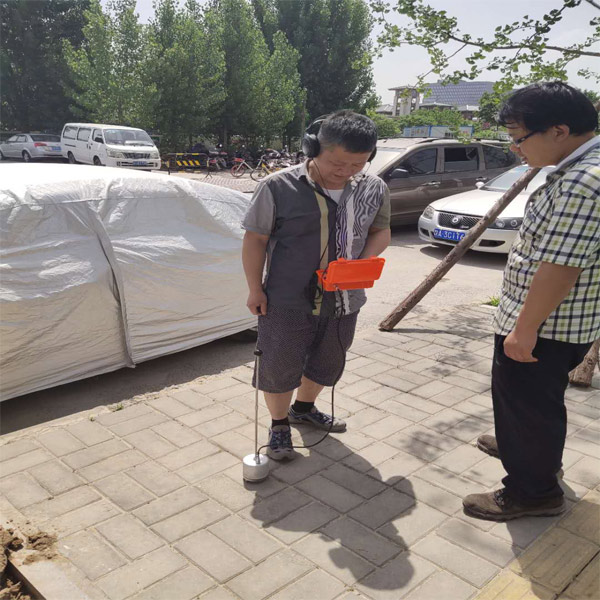

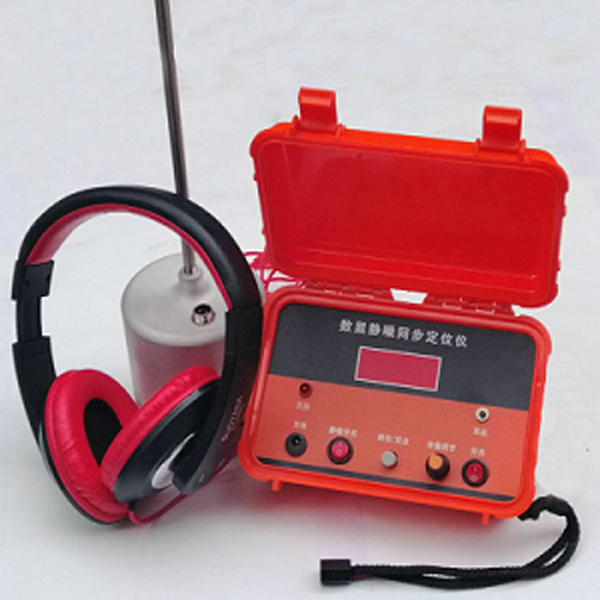

宿州声磁数显定点仪（GDBN-009）采用波形显示的声磁同步法进行故障精确定点 ，是一种非常精确、且稳定性很好的定点方法，其原理基于传统的声测定点法，但有多项改进和提高。

当高压发生器对故障电缆进行直流高压冲击，使故障点击穿放电，放电产生的机械振动传到地面，振动信号被高灵敏度的传感器拾取，经放大后用耳机监听，便可以听到“啪、啪”的声音。这就是传统的声测法定点的基本原理。
传统的声测法定点仪一般仅使用耳机监听，或辅以表头指针摆动来分辨故障点放电声音。由于放电声一瞬既逝，而且和环境噪声区别不大，往往给经验不是十分丰富的操作者带来很大困难。
传统声测法经改进后即为声磁同步法，利用高压冲击放电瞬间的强大电磁场信号，触发一个指示灯闪亮（或表针摆动），对声音进行同步。若听到“啪、啪”声的同时看到指示灯闪亮（或表针摆动），表明听到的声音是故障点放电声。声磁同步法对声测法改进很大，但仍然主要靠人耳对声音进行判断，仍然对操作者的经验有很高要求。

一、功能特点：

​

二、主要性能指标：

​

宿州声磁数显定点仪（GDBN-009）利用放电脉冲磁场作为同步信号，对声音进行数字化采样，将声音波形显示出来，波形可以持续保持，避免了声音转瞬即逝的缺点，而且故障点放电波形和噪声有明显的区别，更重要的是多次放电的声音波形均非常相似，当观察到多次放电的声音波形相同时，可以明确判断已经采集到了放电声音。
