在我们的生活中电力的使用是非常大的，而作为电力传输的一个媒介电缆故障之后能够快速的抢修对于我们的生产有着非常大的影响，今天我们就来看一下电缆故障检测有什么好的作用。
1.能够快速确定电缆故障的的类型
电缆故障的类型是非常多的，每种不同的电缆故障对于维修来说使用的方法和材料有可能大不相同，因此 通过电缆故障检测检测出电缆故障的类型是有着非常重要的意义的。
2.确定电缆故障的位置

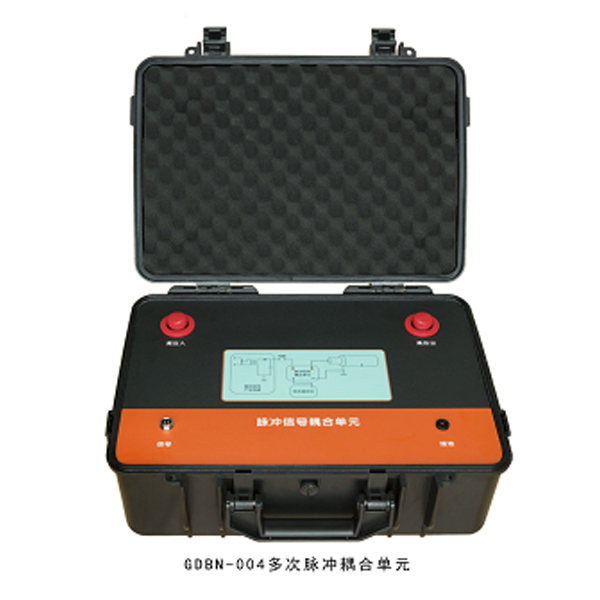

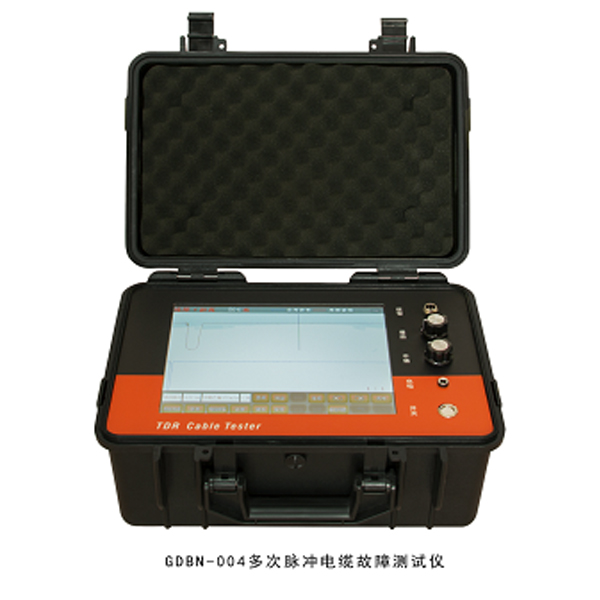

因为在我们的生活中电缆大多都是埋在地下的，因此单凭我们的直觉来判断电缆故障的位置是不可能判断到电缆故障的位置的，而使用电缆故障仪进行电缆故障检测就能够非常快速准确的使得我们找到电缆故障的位置。 多脉冲法的先进之处在于使现场测得的故障波形得到大大简化，将复杂的高压冲击闪络波形变成了非常容易判读的类似于低压脉冲法的短路故障波形。降低了对操作人员的技术要求和经验要求。所以，大大提高了现场故障的判断准确率。任何人都能方便、准确地判读波形，标定故障距离，达到快速准确测试电缆故障的目的，使故障测试成功率得以大大提高，所有传统电缆仪无法与之比拟。GDBN-004智能脉冲电缆故障测试仪的整体技术可以和国外同类产品媲美，其性能价格比也大大优于国内外同类产品。 开封多次脉冲电缆故障测试仪（GDBN-004）采用10.4吋真彩显示触摸屏幕，波形显示特别清晰。由于采用清晰屏幕触摸键，使得操作也十分简单。GDBN-004智能脉冲电缆故障测试仪也是本公司系列化电缆故障测试仪器的主要配套设备。
一、功能特点 - 用于35kV及以下不同等级、不同截面、不同介质及各种材质的电力电缆的各类故障，包括：开路、短路、低阻、高阻泄漏、高阻闪络性故障。
- 可配合高压设备实现传统电缆故障测试的低压脉冲法、冲击闪络法、三次脉冲法、多次脉冲法、速度测量法。
- 工业级10.4/12.1(选配)寸彩色触摸液晶屏显示，全中文操作软件和使用界面，子菜单方式和文字提示实现人机互动。
- 全局波形和局部波形同步显示，便于整体分析和细节调整。
- 任何高阻故障均呈现简单的类似低压脉冲短路故障波形特征，极易判读。
- 采用多次脉冲法测试时，界面同时采集8条真实波形，更便于判读和降低测试误差，提高测试精度。
- 内置电源供电，在无电源环境中均可长时间使用。
- 体积小、重量轻、使用方便，检测故障成功率和测试精度高。
- 具有安全的采样高压保护措施，测试仪器在任何环境下性能稳定，不死机。
- 内置存储/调出功能，可方便将数据及波形保存或调出重新分析。
- 测试信号提供多种脉冲宽度，无测试盲区。
 二、技术参数 - 采样方法：低压脉冲法、冲击闪络法、速度测量法、多次脉冲法
- 采样速率：200 MHz、100 MHz、80 MHz、40 MHz、20MHz、10 MHz
- 脉冲宽度：0.05μs、0.1μs、0.2μs、0.5μs、1μs、2μs、8μs
- 波速设置：交联乙烯、聚氯乙烯、油浸纸、不滴油和未知类型自设定
- 冲击高压：35kV及以下
- 测试距离：＜60km，盲区≤1m
- 分 辨 率：1m
- 测试精度：1m
- 显示方式：工业级10.4/12.1(选配)寸彩色触摸液晶屏
- 操作方式：触摸屏操作、物理旋钮操作
- 分析设置：滚屏、缩放、保存、调出、波移等功能
- 工作电源：内置电池供电
- 连续工作：≥8h（亦可使用外接电源使用），充电电源AC220V±10%(8.4V/1A 锂电池充电器)
- 储存功能：具有数据存储功能，可存储大量现场波形及数据，并随时调出使用
- 波形分析：所有的高阻故障波形仅表现为低压脉冲法的短路故障波形特征，便于分析卡位
- 波形处理：能将测得的故障点波形与好相的全长开路波形同时显示在屏幕上进行同屏对比和叠加对比，可自动判断故障距离
- 外形尺寸：长270mm×宽220mm×高150mm
- 主机重量：3.8kg 耦合单元重量：12kg
开封多次脉冲电缆故障测试仪采用目前上先进的“多次脉冲法”技术，应用自主开发的测试技术和高频高压数据信号处理装置，使其具有好的电缆故障波形判断能力和简单方便的操作系统。
本仪器采用了高水平的时域反射技术，故障波形自动判距、简单明了，使用方便愉快；整机采用工控塑料机箱，小巧精致，易携带；人机界面友好，即使非专业人员操作，依然可以很快熟悉并使用，高效、准确的完成电缆故障测试工作。
（西安光大百纳电子科技有限公司可免费为客户提供电缆故障检测服务）
