施耐博格SCHNEEBERGER直线导轨的正确安装步骤解析

施耐博格SCHNEEBERGER直线导轨的正确安装步骤解析

润滑装置
1、使用塑料假轨将滑块滑到线性滑轨上提供临时轨道。
2、从滑块端部拆下黄油嘴。
3、拆下十字螺钉（2个）。
4、从滑块端部拆下端部润滑装置。
5、对于免维护操作，安装螺纹塞；用于重新润滑选项，见下文第10和11点。
6、将盖板从K1™润滑装置套件安装到滑块，靠在端盖上。
7、在没有固定环的情况下安装K1型润滑装置，这样就可以在轨道上延申。
8、将三个（3）固定环定位在K1型润滑单元上。
9、更换K1™润滑装置前面的端部密封。
10、安装黄油嘴的接头螺钉。
11、更换接头螺钉中的黄油嘴。
12、安装加长十字螺钉（2个，随附K1™润滑装置套件）。

以下是SCHNEEBERGER直线导轨的具体安装步骤解析示意图

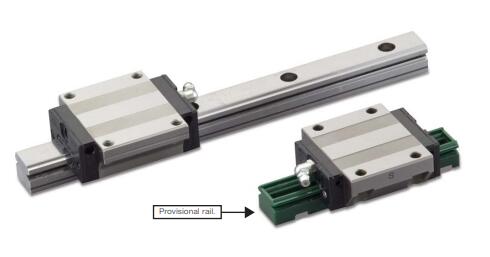

由于滑块和导轨是分开包装的，滑块配有塑料假轨，这样可以方便地将滑块滑动到钢轨上或从钢轨上移开，如下图

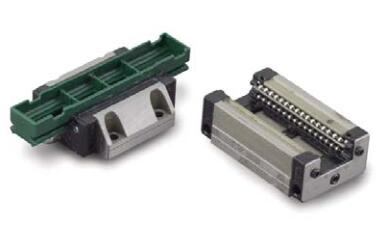

球滑道的设计防止钢球的脱落，当他们在一起的时候，从轨道上拆下。然而，
SCHNEEBERGER建议，安装前，请勿拆掉假轨，以防止滑块进入灰尘和其他污染物异物。

下面介绍如何从在直线导轨上更换。

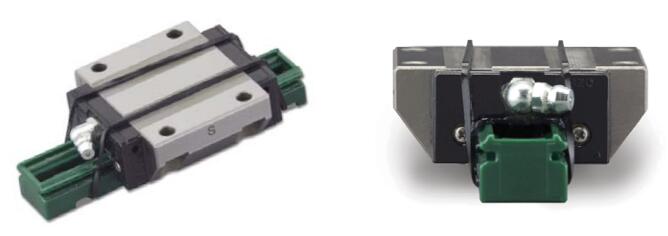

滑块用橡皮筋固定在塑料假轨上面，橡皮筋应绑住临时轨道的底部通道，然后扭转固定球滑道。

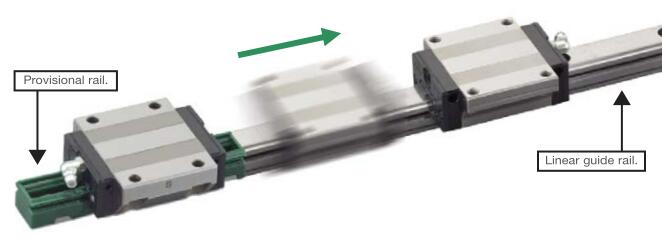

当滑块从临时轨道转移到轨道时，将假轨与轨道对接，并直接滑动滚珠滑轨从一个到另一个。

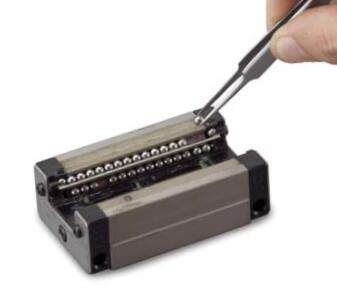

如果钢珠不小心脱落了，应该是清洗并更换至合适的凹槽。

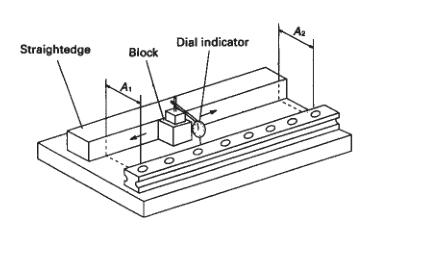

将第一根钢轨栓接在机座，用直尺和千分表。
两端用螺栓固定在轨道上轻轻地、放置直尺在它旁边。
设置直尺与钢轨平行测量，用游标测量距离A1和A2卡尺或其他精确的测量工具。
沿直尺移动百分表，并在每个沿轨道的螺栓孔，将钢轨微调至直尺直到达到所需的读数，然后将螺栓拧紧至规定扭矩。

拧紧所有螺栓后，将百分表从将钢轨的一端连接到另一端，以确保所需的直线度已经实现了。

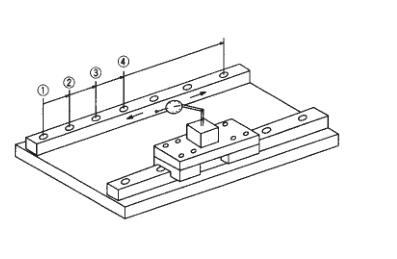

将千分表放在两个球上在参考轨上滑动，如图所示，在图表中。拧紧按顺序调整侧轨一边记着读数千分表的。
SCHNEEBERGER直线导轨的直线度被控制以便易于手动调整安装简单。
在安装过程中，建议检查精度以确保运转平稳。

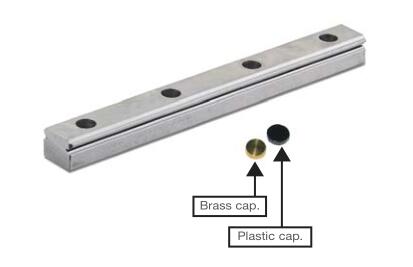

后的步骤，就是选择防尘盖，塑料盖或者铜盖。
