过滤全焊接球阀选型须知

过滤全焊接球阀采用整体全焊式，不会有任何泄露现象出现；过滤网和球体一体结构设计，使过滤功能与流体控制功能集于一体；滤网设计为坡口型，保证流体介质正常的通过状态；设计有泄压装置，调节阀体内外压差。其原理是将管路的过滤设备和阀门设备合二为一，集管路过滤功能和控制调节功能于一体，使介质中的杂质过滤在管路的前端，从而达到管路设计要求；用于天然气、水等介质输送中对介质清洁度有严格要求的管路上。

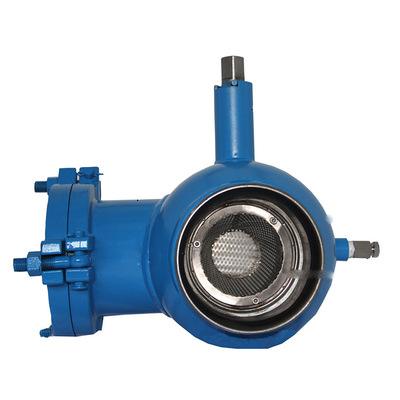

过滤全焊接球阀

过滤全焊接球阀结构特性

过滤介质中杂质、粒度较大的颗粒等，杂质颗粒补截断于滤网底部，介质可以正常通过，不增加热量损失，不对阀门产生内压力，不减少阀门使用寿命。在对阀门进行/维护时，可以通过泄压阀来泄掉阀腔的压力，然后打开排污口对滤网进行清洗/维护，安全可靠。

过滤全焊接球阀操作方式

可提供各种类型的阀门执行机构：手动、气动、电动、液动、气液联动等。具体型号根据阀门力矩选型。

过滤全焊接球阀性能规范

设计标准：GB/T 12237；

连接方式：JB/T 79；GB/T 9113、GB/T 12224；

结构长度标准：GB/T 13927；

检验和试验标准：GB/T 13927；

口径范围：DN50 ~ DN300mm；

压力范围:PN1.6 ~ PM4.0MPa；

工作介质温度：-40℃~ 200℃；

过滤全焊接球阀主要使用材料明细：

阀体:ASTM A53或20#同等材料；

阀杆：AISI 304或等同材料；

球体：AISI 304；

阀杆密封：VITON；

阀杆/滑动轴承：304 PTFE；

阀座密封:25%C PTFE；

过滤全焊接球阀用途

适用供暖/供冷、热交换机及各种管路；城市煤气管道，大型供热设备管线，以及钢厂各种流体，煤气热力供应，燃料供应管道。
