水力减压阀的安装特点与工作原理

水力减压阀是阀门一种自动降低管路工作压力的专门装置，它可将阀前管路较高的水压减少至阀后管路所需的水平。减压阀广泛用于水电站技术供水、高层建筑、城市给水管网水压过高的区域、矿井及其他场合，以保证给水系统中各用水点获得适当的服务水压和流量。20年来专注于水电站水力减压阀产品的研发与制造，提供一整套水电站技术供水系统解决方案。

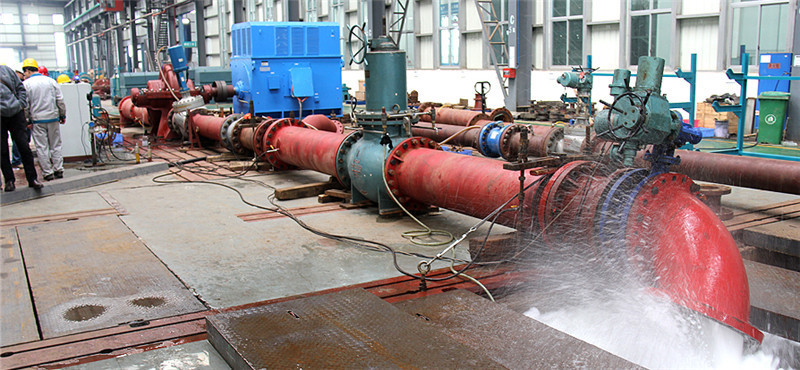

水力减压阀安装现场

水力减压阀的基本性能

1、调压范围：它是指减压阀输出压力P2的可调范围，在此范围内要求达减压阀到规定的精度。调压范围主要与调压弹簧的刚度有关。

2、压力特性：它是指流量g为定值时，因输入压力波动而引起输出压力波动的特性。输出压力波动越小，减压阀的特性越好。输出压力必须低于输入压力—定值才基本上不随输入压力变化而变化。

3、流量特性：它是指输入压力—定时，输出压力随输出流量g的变化而变化的持性。当流量g发生变化时，输出压力的变化越小越好。一般输出压力越低，它随输出流量的变化波动就越小。

水电站的运行工况比较复杂，尤其水质的好坏直接关系到设备的安全运行。针对泥沙含量较大的水电站，除了在减压阀的过流位置采用不锈钢材质并堆焊镍基合金防磨蚀外，减压阀的反冲排污装置亦能有效地防止反馈控制系统的堵塞，使减压阀在多泥沙杂物的水质中保持良好的工况。(反冲排污系统标配为手动控制，根据水质实际情况把握反冲排污频率，或直接采用PLC自动反冲排污装置。)

水力减压阀的工作原理

当进口压力及流量变化时，通过控制阀调整主阀压力调节腔的压力，从而控制节流锥的开度，改变介质的过流面积，从而达到减压稳压的目的。

水力减压阀的特点

1、互为备用的双反馈系统可供不停机检修;

2、反冲排污系统可适用更多不佳水质。

3、出口压力锁定系统可以锁定减压阀出口压力上限，不再害怕高压水造成损害。

4、主阀与控制导阀均采用全活塞式结构。

5、主阀阀体每台均承受不低于1小时1.5倍强压试验。

6、使用寿命极大地延长，一次采购十年安全。

7、减压比大可达12:1，一级减压高水头已达370米。

8、流量大可过5000m3/h，大应用单机(三峡向家坝电站)已达800MW。

水力减压阀的安装

1、水力减压阀可水平或垂直安装平管道上;

2、水力减压阀的安装必须严格按照阀体上的箭头方向保持和流体流动方向一致，如果水质不清洁含有一些杂质，必须在减压阀的上游进水口安装过滤器;

3、打开水力减压阀调整出口压力的地方，用一字起子进行调节，顺时针旋转起子出口压力变大，反之出口压力减小，配合压力表调节，直到出口压力达到要求值;

4、水力减压阀在管道中起到一定的止回作用，为了防止水锤的危害，也可安装小的膨胀水箱，防止损坏管道和阀门，过滤器必须安装在减压阀的进水管前，而膨胀水箱必须安装在水力减压阀出水管后;

5、如果需要将水力减压阀安装在热水系统时，必须在减压阀和膨胀水箱之间安装止回阀。这样既可以让膨胀水箱吸收由于热膨胀而增加的水的体积，又可以防止热水回流或压力波动对减压阀的影响，确保减压阀长期正常工作。

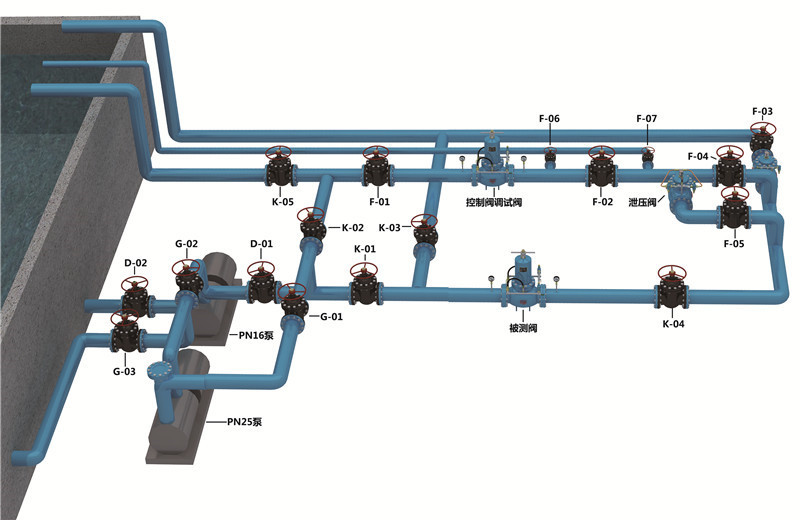

水力减压阀的安装图

减压阀的构造类型很多，以往常见的有薄膜式、内弹簧活塞式等。减压阀的基本作用原理是靠阀内流道对水流的局部阻力降低水压，水压降的范围由连接阀瓣的薄膜或活塞两侧的进出口水压差自动调节。
