真空断路器的功能模块与常见故障诊断方法

有关真空断路器的功能模块，真空断路器的故障诊断方法，真空断路器的功能模块分为几个单元，包括储能机构单元、驱动机构单元、主传动单元、辅助单元等，真空断路器的常见故障诊断的方法。

真空断路器作为一种新型开关，与以往的少油断路器、磁吹断路器等相比具有许多新奇的地方，特别是近年来，国外最新型真空断路器的涌入和国内厂家不断地推陈出新，使真空断路器结构形式等与以往的相比，发生了较大的变化。

其实无论何种形式的真空断路器，其基本工作原理均有相似之处，本文就真空断路器故障进行了分析并归纳整理，以使似乎纷繁复杂的故障排除变得有章可循。

1、断路器的功能模块

真空断路器作为电气开关的功能应当有：①准确无误地合闸，②使开关可靠地保持在合闸位置，③准确无误地分闸，④使开关可靠地保持在分闸位置，⑤正确执行操作程序和发出切换信号(包括指示信号、控制信号和连锁信号)。

在进行真空断路器结构分析时，无论何种结构形式的断路器均可将其操作系统分为控制、动力和传动三部分。【真空断路器的功能模块_真空断路器的故障诊断方法】

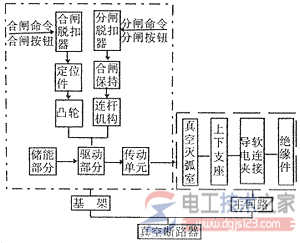

图1是真空断路器结构原理示意图。

图1　真空断路器结构原理示意图

在对一个真空断路器进行结构分析时，基架框内按功能结构模块可划分为以下几个单元：

(1) 储能机构单元

该单元完成储能→合闸准备。

真空断路器合闸动力不外乎两方面：储能弹簧或直流电磁机构。由于弹簧操作机构可使能量传递获得最佳匹配，并使各种开断电流规格的断路器通用同一种操作机构(仅仅是选用不同的储能弹簧)，性能价格比最优。因此，国外较先进的断路器几乎全为弹簧操作机构。

(2) 驱动机构单元

本单元的功能是合闸→合闸保持(锁扣)→完成合闸动作；分闸→(脱扣)→完成分闸动作。

驱动机构单元主要由四连杆机构或五连杆机构组成。

(3) 主传动单元

主传动单元主要包括断路器主传动轴、绝缘推杆、调节头、连板等。它是操作机构与真空灭弧室动导电杆之间动力传输的桥梁。

(4) 辅助单元

诸如分、合闸按钮，分、合状态指示，辅助开关，端子排及断路器必备的连锁装置等。

注意，上述各功能单元并非截然分开，而是相对独立，如连锁装置等。【真空断路器的功能模块_真空断路器的故障诊断方法】

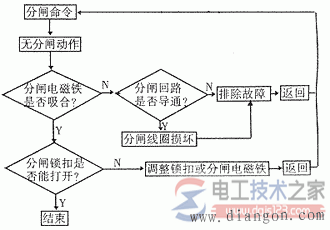

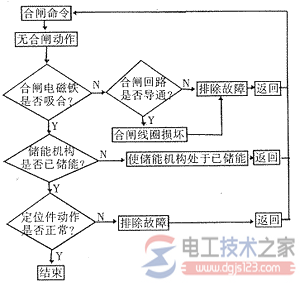

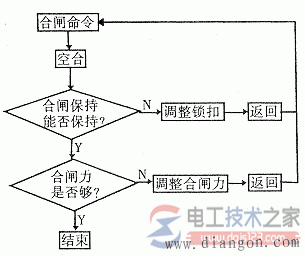

2、真空断路器的常见故障诊断的方法

真空断路器的触头开距小，操作所需能量小，冲击小，机构简单，故其很少发生故障。

从故障发生率低和检修情况看，真空断路器是一种理想的断路器。这种断路器的故障发生部位对比见表1。
