真空阀门的连接方式

真空阀门是指在真空系统中，用来改变气流方向，调节气流量大小，切断或接通管路的真空系统元件。真空阀门关闭件是用橡胶密封圈或金属密封圈来密封的。波纹管截止阀的波纹管是用不锈钢、高锌黄铜JI80、塑料和其他材料制成。小通径(口径在10毫米以下)的截止阀关闭件可采用膜片密封。低真空和中真空可以采用球形旋塞阀。

真空阀门的连接方式

1、法兰连接

这是阀门中用得zui多的连接形式。按结合面形状又可分为以下几种：

1)光滑式：用于压力不高的阀门。加工比较方便

2)凹凸式：工作压力较高，可使用中硬垫圈

3)榫槽式：可用塑性变形较大的垫圈，在腐蚀性介质中使用较广泛，密封效果较好。

4)梯形槽式：用椭圆形金属环作垫圈，使用于工作压力≥64公斤/平方厘米的阀门，或高温阀门。

5)透镜式：垫圈是透镜形状，用金属制作。用于工作压力≥100公斤/平方厘米的高压阀门，或高温阀门。

6)O形圈式：这是一种较新的法兰连接形式，它是随着各种橡胶O形圈的出现，而发展起来的，它在密封效果上比一般平垫圈可靠。

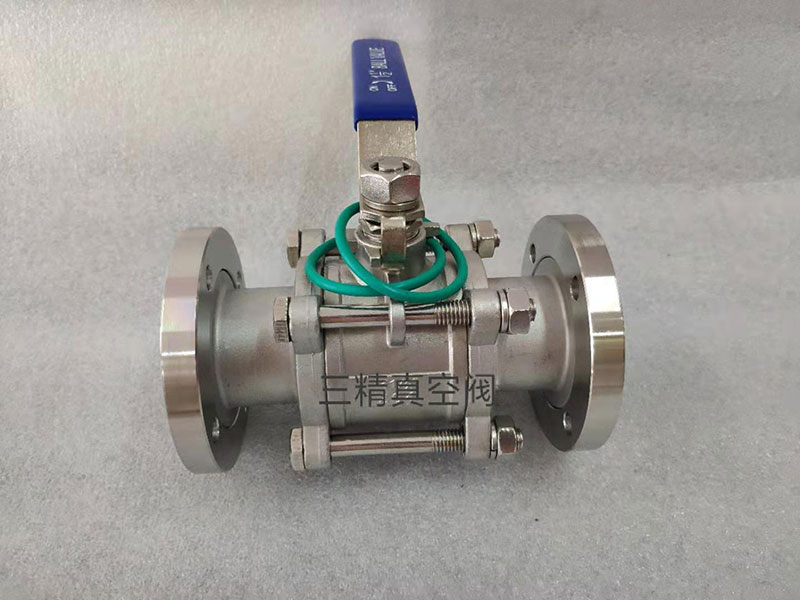

法兰连接真空阀

2、螺纹连接

这是一种简便的连接方法，常用于小阀门。又分两种情况：

1)直接密封：内外螺纹直接起密封作用。为了确保连接处不漏，往往用铅油、线麻和聚四氟乙烯生料带填充;其中聚四氟乙烯生料带，使用日见广泛;这种材料耐腐蚀性能很好，密封效果，使用和保存方便，拆卸时，可以完整地将其取下，因为它是一层无粘性的薄膜，比铅油、线麻优越得多。

2)间接密封：螺纹旋紧的力量，传递给两平面间的垫圈，让垫圈起密封作用。

3、卡套连接

卡套连接，在我国近年才发展起来，它的连接和密封原理是，当旋紧螺母时，卡套受到压力，使其刃部咬入管子外壁，卡套外锥面又在压力下与接头体内锥面密合，因而能够可靠地防止泄漏。

这种连接形式的优点是：

1)体积小，重量轻，结构简单，拆装容易;

2)连接力强，使用范围广，可耐高压(1000公斤/平方厘米)、高温(650℃)和冲击振动;

3)可以选用多种材料，适合防腐蚀;

4)加工精度要求不高;

5)便于高空安装。

目前，卡套连接形式，已在我国某些小口径阀门产品中采用。

4、卡箍连接

这是一种快速连接方法，它只需两个螺栓，适用于经常拆卸的低压阀门。

以上各种连接形式，都是利用外力来抵消介质压力，实现密封的。下面介绍利用介质压力进行自紧的连接形式。它的密封圈装在内锥体处，跟介质相向的一面成一定角度，介质压力传给内锥体，又传递给密封圈，在一定角度的锥面上，产生两个分力，一个与阀体中心线平行向外，另一个压向阀体内壁。后面这个分力便是自紧力。介质压力愈大，自紧力也愈大。所以这种连接形式，适合于高压阀门。它比法兰连接，要节省许多材料和人力，但也需要一定的预紧力，以便在阀内压力不高时，使用可靠。
